产品展示

德标Y型直流式波纹管截止阀

更新时间：2025-04-28 08:21:24

产品名称	德标Y型直流式波纹管截止阀
规格型号	WJ41H
连接方式	法兰
结构形式	直通式
驱动方式	手动
公称通径	DN15-DN1200
公称压力	PN1.6-4.0MPa
阀体材质	锻钢，铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

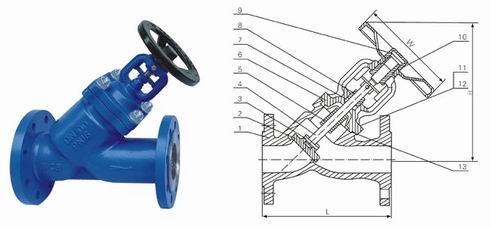

德标Y型直流式波纹管截止阀产品概述：

Y型直流式波纹管截止阀外形设计像一个字母y所以称这主y型，此产品采用德国的先进技术与标准设计制造，与普通的不同的是其内部有安装波纹管，使液体介质和大气之间有一个金属屏障，确保无泄露。还由于其结构合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；德标Y型波纹管截止阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示更直观。

Y型波纹管截止阀广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气、电站、天然气、氨、冷冻系统、热油系统、热水等其它气体系统中，性能安全可靠，广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。石油、化工、制药、化肥、电力工业等各种工况的管路上，切断或接通管路介质.

Y型波纹管截止阀性能规范参数：
公称压力：PN16～6.4MPa；
公称通径：DN15～450；
阀体材料：铸钢、不锈钢（304、316、316L）；
连接方式：法兰、焊接；
使用介质：水、蒸汽、油品等。

1.6MPa主要外型及连接尺寸：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	195	200	200	230	235	260	275	352	385	445	605	730	805	880
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
Kg	4	4.5	5	7	9	12.5	18	23	40	54	90	160	260	410	610

2.5 MPa主要外型及连接尺寸：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	195	200	200	230	235	260	275	352	385	445	605	730	805	880
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
Kg	4	4.5	5	7.5	9.5	13	19	24	43	57	95	168	300	510	680

4.0 MPa主要外型及连接尺寸：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	2	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	195	200	200	230	235	260	275	352	385	445	605	730	805	880
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
Kg	4	4.5	5	8	10	13.5	20	25	45	60	98	171	340	580	780
