H61W锻钢焊接止回阀

更新时间:2024-04-15 20:21:26
产品名称
H61W锻钢焊接止回阀
产品型号
H61W
连接方式
焊接
结构方式
升降式
驱动方式
手动
产品口径
DN10-DN50
公称压力
900LB~1500LB
阀体材质
A105
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712,843667323,416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包:包修,包退,包换.

H61W锻钢焊接止回阀产品概述:

锻钢止回阀有三种阀盖设计形式.一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.

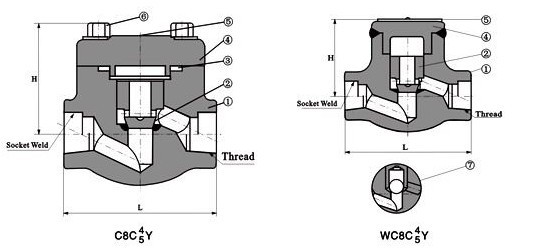

H61W锻钢焊接止回阀结构图



H61W锻钢焊接止回阀结构图

锻钢升降止回阀800LB

标准材质明细表

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 密封螺母 316夹柔性石墨 316夹PTFE
4 密封圈 A105 A182F22 A182F304(L) A193 B8(M)
5 固定螺母 SS
6 提升螺栓 A193B7 A193B16 A193B8(M) A193B8(M)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 ―29℃~425℃ ―29℃~550℃ ―29℃~200℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS 缩径 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
全径   3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
L 79 79 92 111 120 152 172 200
W 61 61 65 79 95 103 118 132
重量 螺栓式 1.4 1.2 1.5 3.1 3.9 5.6 8.9 12.5
焊接式 1.1 1.0 1.2 2.9 3.3 4.9 8.1 10.9

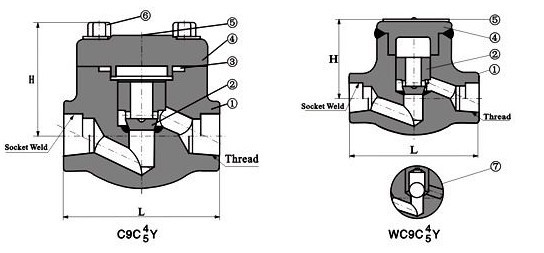

锻钢升降止回阀900LB~1500LB

标准材质明细表

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 垫片 316夹柔性石墨 316夹PTFE
4 阀盖 A105 A182F22 A182F304(L) A193 B8(M)
5 铭牌 SS
6 螺栓 A193B7 A193B16 A193B8(M) A193B8(M)
7 A182F304 A182F304 A182F304 A182F304
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 ―29℃~425℃ ―29℃~550℃ ―29℃~200℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS 缩径 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
全径   3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
L 92 111 111 120 152 172 200 220
W 65 79 79 97 104 120 139 215
重量 螺栓式 1.6 3.4 3.3 5.5 6.0 9.2 12.9 16.2
焊接式 1.3 3.2 3.1 4.8 5.4 8.5 11.2 14.3

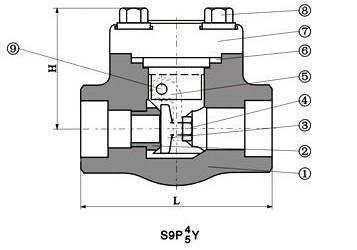

锻钢旋启式止回阀800LB、900LB~1500LB

标准材质明细表

序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304(L)
F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀座
A276410
A276304
A276F304(L)
A276F316(L)
3
阀瓣
A276420
A276304
A276F304(L)
A27F316(L)
4
螺母
A1942H
A1944
A1948
A1948M
5
摇杆
A105
A182F22
A182F304(L)
A182F316(L)
6
垫片
316夹柔性石墨
316夹PTFE
7
阀盖
A105
A182F22
A182F304(L)
A182 F316(L)
8
螺栓
A193B7
A193B16
A193B8(M)
A193B8(M)
9
销钉
a276420
A182F304
A182F316
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
―29℃~425℃
―29℃~550℃
―29℃~200℃


注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS
3/8”
1/2”
3/4”
1”
11/4"
11/2"
2"
L
800LB
79
79
92
111
120
120
140
900LB~1500LB
92
111
111
120
120
140
178
W
800LB
61
61
78
84
101
120
133
900LB~1500LB
79
79
79
97
105
120
140
重量
800LB
1.1
1.0
1.9
3.9
4.5
7.3
10.0
900LB~1500LB
3.1
3.0
3.6
4.3
6.1
8.8
12.6

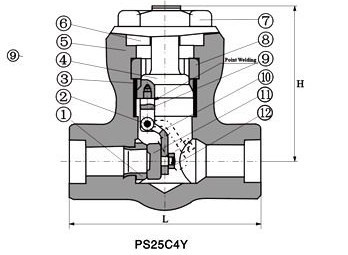

自密封旋启式止回阀900LB~2500LB

序号
零件名称
CSTOASTM
ASTOASTM
SSTOASTM
A105
F22
F304(L)
F316(L)
1
阀座
A276410
A276304
A276304(L)
A276316(L)
2
销钉
A276420
A182F304
A182F316
3
密封圈
A276304L
A276316L
4
密封螺母
A105
A182F304
A182F304(L)
A182F316(L)
5
阀体
A105
A182F22
A182F304(L)
A182F316(L)
6
阀盖
A105
A182F22
A182F304(L)
A182F316(L)
7
提升螺母
A1942H
A1944
A1948
A1948M
8
四开环
A276420
A182F304
A182F316
9
吊桥
A193B7
A193B16
A193B8
A193B8M
10
摇杆
A105
A182F22
A182F304(L)
A182F316(L)
11
阀瓣
A276410
F304
A182F304(L)
F316(L)
12
螺母
A1942H
A1944
A1948
A1948M
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
―29℃~425℃
―29℃~550℃
―29℃~200℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS
1/2”
3/4”
1”
11/4"
11/2"
2"
L
900LB~1500LB
140
140
140
178
178
216
2500lb
186
186
186
232
232
279
H
117
117
117
152
152
195
重量
900LB~1500LB
8.2
7.8
7.7
19.8
19.2
21.3
2500lb
10.0
9.6
9.4
21.5

自密封升降止回阀900LB~2500LB

标准材质明细表

序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304(L)
F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀瓣
A276 420
A276304
A276304(L)
A276316(L)
3
密封螺母
A105+STL
F22+STL
A182 F304(L)
F316(L)
4
密封圈
A276 304L
A276 304L
A182F304(L)
A276 316L
5
固定螺母
A1942H
A1944
A1948
A194 8M
6
提升螺栓
A1942H
A1944
A1948
A194 8M
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
―29℃~425℃
―29℃~550℃
―29℃~200℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS
1/2"
3/4"
1"
1/4"
11/2"
2"
L
900LB~1500LB
140
140
140
178
178
216
2500LB
186
186
186
232
232
279
H
117
117
117
152
152
195
重量
900LB~1500LB
7.5
7.0
6.8
18.5
18.1
20.3
2500LB
9.0
7.6
8.4
19.5
20.1
21.8
