产品展示
Z44H,P48H快速排污阀
产品名称
Z44H,P48H快速排污阀
产品型号
Z44H,P48H
连接方式
法兰
结构方式
浮动闸板型直通式
驱动方式
手动
产品口径
DN25-DN100
公称压力
2.5-4.0MPA
阀体材质
铸钢，不锈钢，铸铁,304.316
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
Z44H,P48H快速排污阀产品概述：
Z44H快速排污阀是由闸阀演变而来的，利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。快速排污阀不仅结构简单、密封性好，而且体积小，重量轻、材料耗用少、安装尺寸小，特别是驱动力矩小，操作简便，易实现快速启闭。快速排污阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的，作用在阀瓣上的机械载荷主要是来自压缩弹簧，这种几乎是固定的机械载荷。虽然对于压缩弹簧，加载的排污阀可以通过调整弹簧力来达到良好密封，但密封压差必须足够强，以保证足够的密封力，从而在阀正常运行时达到密封。密封压差还应小于启闭压差，以确保开启灵活。
Z44H,P48H快速排污阀性能规范
|
型号 |
Z44H、P48H |
Z44H、P48H |
Z44H、P48H |
|
压力 |
1.6 |
2.5 |
4.0 |
|
适用温度 |
≤425℃ |
||
|
适用介质 |
水、蒸气 |
|
|
Z44H,P48H快速排污阀主要零件材料
|
零件名称 |
材料 |
|
阀体阀盖 |
铸钢WCB |
|
阀杆齿轮轴 |
铬不锈钢2Cr13 |
|
阀瓣阀座 |
铬不锈钢2Cr13 |
|
填料 |
石墨石棉绳 |
|
手柄 |
铸钢WCB |
|
弹簧 |
磷铜丝 |
Z44H,P48H快速排污阀外形尺寸和连接尺寸
|
型号 |
公称压力PN(mm) |
公称通径DN(mm) |
尺寸(mm) |
||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
z-d |
H |
L0 |
|||
|
排污阀Z44H |
1.6 |
25 |
160 |
115 |
85 |
65 |
- |
14 |
4-14 |
160 |
180 |
|
32 |
180 |
135 |
100 |
78 |
- |
16 |
4-18 |
180 |
200 |
||
|
40 |
230 |
145 |
110 |
85 |
- |
16 |
4-18 |
220 |
220 |
||
|
50 |
250 |
160 |
125 |
100 |
- |
16 |
4-18 |
230 |
240 |
||
|
65 |
265 |
180 |
145 |
120 |
- |
18 |
4-18 |
250 |
280 |
||
|
80 |
280 |
195 |
160 |
135 |
- |
20 |
8-18 |
280 |
350 |
||
|
100 |
350 |
215 |
180 |
155 |
- |
20 |
8-18 |
400 |
500 |
||
|
2.5 |
25 |
160 |
115 |
85 |
65 |
- |
16 |
4-14 |
160 |
180 |
|
|
32 |
180 |
135 |
100 |
78 |
- |
18 |
4-18 |
180 |
200 |
||
|
40 |
230 |
145 |
110 |
85 |
- |
18 |
4-18 |
220 |
220 |
||
|
50 |
250 |
160 |
125 |
100 |
- |
20 |
4-18 |
230 |
240 |
||
|
65 |
265 |
180 |
145 |
120 |
- |
22 |
8-18 |
250 |
280 |
||
|
80 |
280 |
195 |
160 |
135 |
- |
22 |
8-18 |
280 |
350 |
||
|
100 |
350 |
230 |
190 |
160 |
- |
24 |
8-23 |
400 |
500 |
||
|
4.0 |
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-14 |
160 |
180 |
|
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
180 |
200 |
||
|
40 |
230 |
145 |
110 |
85 |
76 |
18 |
4-18 |
220 |
220 |
||
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4-18 |
230 |
240 |
||
|
65 |
265 |
180 |
145 |
120 |
110 |
22 |
8-18 |
250 |
280 |
||
|
80 |
280 |
195 |
160 |
135 |
121 |
22 |
8-18 |
280 |
350 |
||

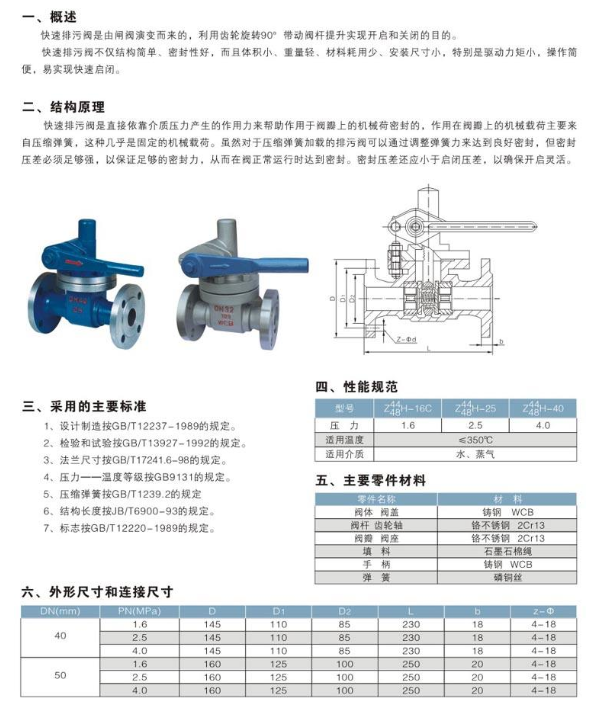

Z44H,P48H快速排污阀尺寸图：
本页URL，复制给好友：
订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.
订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.
订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
