Q611F气动螺纹式球阀

更新时间：2024-04-15 20:17:35

产品名称

Q611F气动螺纹式球阀

产品型号

Q611F

连接方式

内螺纹

结构方式

直通式

驱动方式

气动

产品口径

DN6-DN100

公称压力

1.6MPa-6.4MPA

阀体材质

不锈钢、铸钢、碳钢、304、316

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

Q611F气动螺纹式球阀产品概述：

气动内螺纹球阀是由双（单）作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二片式、三片式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。

工作原理：

Q611F气动内螺纹球阀当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。定位器可调节阀门管道流量。

产品特点：

球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。

球阀阀座采用弹性密封结构，密封可靠，启闭轻松。

球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。

阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。

主要技术参数

阀体

阀体形式	内螺纹精铸阀体
公称通径	DN6～100mm
公称压力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
连接形式	管螺纹(G)、锥螺纹(NPT)
阀盖形式	一体式
压盖型式	压帽拧紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式	O型球型阀芯
流量特性	快开特性

气动内螺纹球阀执行机构

执行器型号	GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

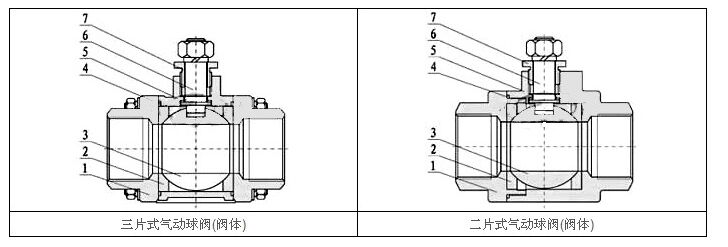

主要阀体结构图

Q611F气动螺纹式球阀执行器

主要零件材料

1	左阀体	WCB、CF8、CF8M、CF3M
2	阀座	PEFE、PPL、304、316
3	球体	WCB、CF8、CF8M、CF3M
4	密封圈	PTFE/金属石墨缠绕垫片
5	右阀体(中阀体)	WCB、CF8、CF8M、CF3M
6	阀杆	2Cr13304、316、316L
7	填料压盖	WCB、CF8、CF8M、CF3M

主要性能指标

公称通径DN(mm)	6	8	10	15	20	25	32	40	50	65	80	100
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量Q	软密封为零泄露；金属密封符合ANSI B16.104 IV级标准
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%

主要性能参数

试验压力(Mpa)	公称压力(Mpa)					压力级(class)			JIS(K)
试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

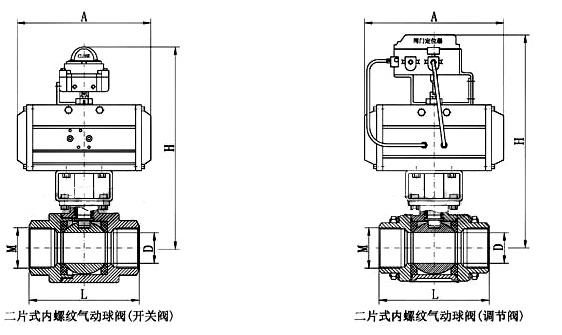

主要外形及连接尺寸

公称通径		内螺纹连接
mm	inch	D	L	H	G	A
10	3/8	10	60	157	3/8″	140
15	1/2	15	75	168	1/2″	140
20	3/4	20	80	170	3/4″	140
25	1	25	90	180	1″	140
32	11/4	32	110	185	11/4″	164
40	11/2	38	125	200	11/2″	164
50	2	50	144	210	2″	190
65	21/2	64	186	230	21/2″	210
80	3	78	206	250	3″	247
100	4	98	240	270	4″	247

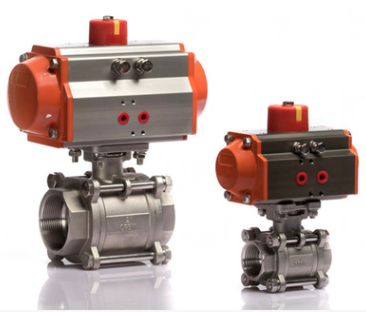

Q611F气动螺纹式球阀结构图:
