电动四通球阀换向原理
电动四通球阀
阀门型号：Q946F，Q946H
通径规格：DN50～DN500
结构形式：四通铸造阀体
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN10、PN16、PN25、PN40
适用温度：-40℃～450℃
应用范围：液体、气体、油品、浆料及含固体颗粒介质
产品特点：可同时切换两种介质的流向，实现一阀多用
电动四通球阀概述：
电动四通球阀是“X”型流道的四通四面座球阀，旋转90°可同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。电动四通球阀替代了以前四个阀门的复杂操作，解除了所占空间大、成本高、操作烦琐等问题，可实现正反供水切换，每旋转90度，供水方式即能切换一次，操作简单方便。.
电动四通球阀特点：
电动四通球阀球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相对的两个通道实现两两互通。在电站系统中称为双向供水转阀（在石化系统中也称空气换向切换阀），适用于液体、气体、粉尘、浆料及含固体颗粒介质的循环系统，如：电站机组冷却器正反向循环供水系统。
电动四通球阀参数：
| 公称通径 | DN15～DN200(mm) |
| 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 连接形式 | 法兰式 |
| 结构形式 | 四通铸造阀 |
| 驱动方式 | 电动控制（可带手动手轮） |
| 使用温度 | -40℃～450℃ |
| 电源电压 | AC220V、AC380V（其他定制DC24等） |
| 阀体材质 | 碳钢WCB、不锈钢304、316、316L |
| 密封材料 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |

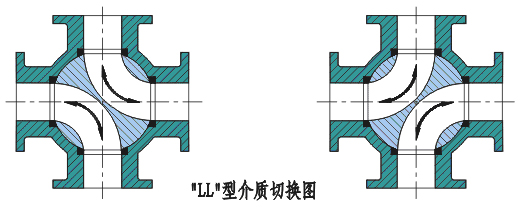

电动四通球阀换向原理：
“LL'’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。
电动四通球阀可选功能：
| 可选功能 | |
| 防爆功能 | 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4 |
| 调节功能 | 输入输出4-20mA、O- 5V.DC、0- 10V.DC |
| 手动功能 | 可装配手动装置,开阀、关阀功能 |
| 相关温度 | 环境温度：-25～+70℃、环境湿度：≤95% |

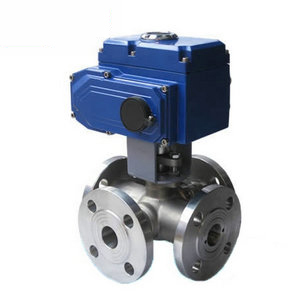

电动四通球阀实物图：
