电动V型球阀VQ947F，VQ947H-工作原理~规格型号
电动V型球阀
阀门型号：VQ947F，VQ947H
通径规格：DN25～DN300
结构形式：V型球芯
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN10、PN16、PN25、PN64
适用温度：-40℃～450℃
应用范围：油品、粘性流体、浆料、含纤维及粉粒状介质
产品特点：剪切功能，使用范围广，具有可靠的调节控制能力
电动V型球阀概述：
电动V型球阀是一种球芯为V型结构的高性能V型调节阀，它的V型开口可与阀座流道形成各种不同的V型角度，实现对管路介质各项参数的比例式精准调节。电动V型调节球阀关闭时，V型切口能够轻松切断管道内的各种纸浆或纤维等粘稠介质，有效保证管路的流通，又能防止球阀球芯卡死的现象。电动V型球阀调节流量有近似等百分比或者线性的流量特性，V型口角度可定制，满足截断特性和控制功能。
电动V型球阀优点：
1、电动V型球阀的V型缺口球芯与金属阀座之间具有极佳的剪切功能，特别适用于含纤维质流体、微小固体颗粒、料浆类流体等介质的工业管道中做自控调节和切断控制。
2、电动V型调节阀可调范围较广，有近似等百分比或者线性的流量特性，还具有可靠的定位能力。
3、电动V型调节球阀特有的V型阀芯结构改善了传统球阀的控制性问题，使介质流量通过V型阀芯开口之间的开度得到了更精密的控制。
电动V型调节阀技术参数：
| 公称通径 | DN25～DN300(MM) |
| 公称压力 | PN1.0、1.6、2.5、6.4MPa |
| 连接形式 | 法兰式连接 |
| 阀芯结构 | V 型缺口阀芯 |
| 动作范围 | 0-90度 |
| 流量特性 | 近似等百分比、直线特性 |
| 泄露量Q | 软密封：零泄露；硬密封：≤额定Cv×0.001% |
| 开关时间 | 8秒-15秒-30秒-60秒（可根据要求定制） |
| 阀体材质 | 碳钢WCB、不锈钢304、不锈钢316 |
| 适用温度 | 软密封：-29～+150℃ 硬密封：-150～+450℃ |
| 作用形式 | 智能调节型(4～20mA模拟量信号控制)、无源触点信号 |

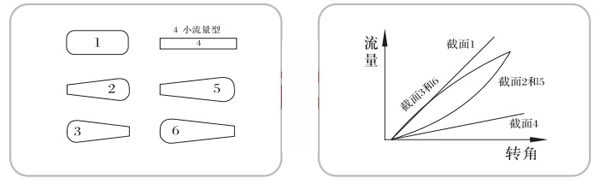

电动V型球阀流道的截面形状及流量特性示意图：
电动V型球阀流量特性：
| 公称通径（mm） | 25 | 50 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 流量系数（Kv） | 30 | 90 | 387 | 600 | 965 | 1567 | 2400 | 3900 | |
电动V型球阀实物图：
