Q61F塑料承插球阀-特点介绍
一、Q61F塑料承插球阀主要概述：
Q61F塑料承插球阀增强型聚丙烯(FRPP)按照化工部标准HG20539-92生产，是以优质玻璃纤维增强聚丙烯为原材料挤出成型。我公司工艺技术克服聚丙烯机械强度低的缺陷，保持聚丙烯优良耐腐蚀性能，提高工作温度（-40℃~100℃），形成机械强度高，耐磨性能好，成本低，使用寿命长，安装方便等特点。成为石油化工，氯碱，化纤，染料，轻工，污水处理等行业防腐最佳选择。
二、Q61F塑料承插球阀主要零件材料：
件号 | 名称 | 材质 | 件号 | 名称 | 材质 |
1 | 阀体 | RPP.PVDF.ABS.CPVC | 8 | 阀杆 | RPP.PVDF.ABS.CPVC |
2 | 球 | RPP.PVDF.ABS.CPVC | 9 | O型密封圈 | EPDM.FPM |
3 | 压紧 | RPP.PVDF.ABS.CPVC | 10 | O型密封圈 | EPDM.FPM |
4 | 螺纹接头 | RPP.PVDF.ABS.CPVC | 11 | O型密封圈 | EPDM.FPM |
5 | 拼紧罗桥 | RPP.PVDF.ABS.CPVC | 12 | 密封圈 | PTFE |
6 | 密封圈 | PTFE | 13 | 金属 | |
7 | 手柄 | ABS | 14 | 螺丝 |
三、塑料原材料名称及适用温度：
| 材料名称 | 介质温度 |
| 硬聚氯乙烯UPVC | -10 °C~70°C |
| 氯化聚氯乙烯CPVC | -40 °C~95°C |
| 增强聚丙稀RPP | -20 °C~90°C |
| 聚偏二氟乙烯PVDF | 40 °C~140°C |
四、Q61F塑料承插球阀主要外形尺寸：
公称直径DN(mm) | D | L | L1 | 工作压力 Mpa |
15(1/2 ") | 20 | 100 | 15 | 0.6 |
20(3/4 ") | 25 | 120 | 17 | 0.6 |
25(1 ") | 32 | 135 | 20 | 0.6 |
32(1 1/2 ") | 40 | 150 | 23 | 0.6 |
40(1 1/2 ") | 50 | 170 | 25 | 0.6 |
50(2 ") | 63 | 200 | 28 | 0.6 |
65(2 1/2 ") | 75 | 215 | 32 | 0.5 |
80(3 ") | 90 | 265 | 35 | 0.4 |
100(4 ") | 110 | 360 | 45 | 0.4 |

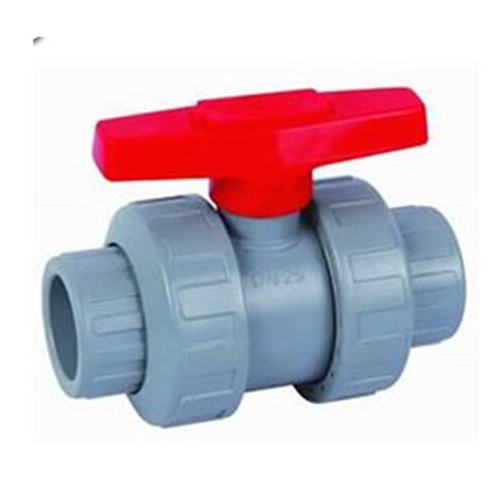

五、Q61F塑料承插球阀实物图：
