防爆电动小流量调节阀 高精度高压智能针型调节阀门
一、电动防爆小流量调节阀 概述
电动防爆小流量调节阀 型号：ZRSW-FB，是由3810L 直行程电动执行机构和小流量调节阀阀体组成。防爆型电动执行机构防爆等级为ExdII BT4。电动防爆小流量调节阀控制信号4-20mA，反馈信号4-20mA。小流量调节阀阀体的具体选型是根据客户提供的阀前压力、阀后压力、介质种类、介质温度、流量大小来具体选型。技术工程师根据客户提供的参数，确定阀座缩径，进而控制阀门的流量大小。
381L系列直行程电动执行器，是以AC220单相交流电为电源，接受来自 DCS、PLC系统和其他操作器的DC4～20mA，标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用的混合集成电路，包含完整的保护功能，可现场控制或远程控制，被设计成匣子形式，并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点，可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。
二、电动防爆小流量调节阀 技术参数
| 公称通径(DN) | G3/8"、1/2"、G3/4"、G1" | ||||||||||||
| 阀座直径(dn) | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 |
| 额定流量系数KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 | 2.23 |
| 允许压差(MPa) | ≤公称压力 | ||||||||||||
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 | ||||||||||||
| 流量特性 | 等百分比 | ||||||||||||
| 额定行程(mm) | 8 | 10 | 12 | ||||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | ||||||||||||
| 压盖形式 | 螺栓压紧式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||
| 配置执行器类别 | PSL系列、3810L系列等电动执行器(客户指定品牌亦可) | ||||||||||||
| 执行器参数 | 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | ||||||||||||
| 防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | |||||||||||||
三、电动防爆小流量调节阀 电动执行机构参数
| 型号 | 额定输出力N | 速度mm/s | 行程 |
| 381LSA-08381LXA-08 | 800800 | 4.24.2 | 30 |
| 381LSA-20381LXA-20 | 20002000 | 2.12.1 | |
| 381LSB-30381LXB-30 | 30003000 | 3.53.5 | 60 |
| 381LSB-50381LXB-50 | 50005000 | 1.71.7 | |
| 381LSC-65 | 6500 | 2.8 | 100 |
| 381LSC-99 | 10000 | 2.0 | |
| 381LSC-160 | 16000 | 1.0 |

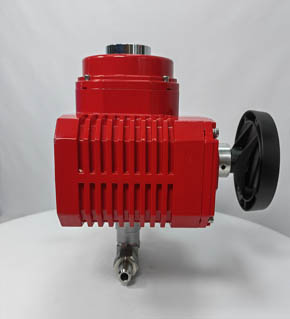

四、电动防爆小流量调节阀实物图：
