沥青专用旋塞阀BX43W

更新时间：2025-04-28 08:13:15

产品名称	沥青专用旋塞阀BX43W
规格型号	BX43W-1.6C~BX44W-1.6C
连接方式	法兰
结构形式	直通流道，T型三通流道
驱动方式	手动
公称通径	DN25-DN300
公称压力	1.0MPa~1.6MPA
阀体材质	铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

沥青专用旋塞阀BX43W产品概述：

BX43W/BX44W沥青专用旋塞阀的启闭件(锥塞或球) 围绕自身中心线旋转旋塞阀是用带通孔的塞体做为启闭件,通过塞体与阀杆的转动实现启闭动作的阀门。沥青专用阀结构简单,启闭迅速,流体阻力小,近年来作为历史上较早被人们采用的阀门之一,不但没再被球阀等型式的阀门所代替,反而市场呈现愈来愈火爆的趋势。

特点　

1.阀体进出口端窗口设计为双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关位置时,产生足够的密封比压,密封副达到零泄漏

2.双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微量变形,同时衬套与旋塞之间产生有力的擦拭作用,又提高了密封面的使用寿命

3.整个密封过程可近似认为与管道内压力无关

4.PTFE衬套内,根据使用温度和工作介质采用不同材料填充物,润滑好、寿命长

主要性能参数

型号	公称压力 PN（MPa）	试验压力PN（MPa）		适用介质	工作温度（℃）
		壳体	密封
BX43W-1.6C	1.6	2.0	1.6	沥青及厚质油类	≤425
BX44W-1.6C	1.6	2.0	1.6

主要外形尺寸

公称通径 DN（mm）		L	D	D1	D2	b	F	n-φd	H	S
50	二通	250	160	125	100	18	3	4-φ18	250	30×30
50	三通	250	160	125	100	18	3	4-φ18	250	30×30
65	二通	300	180	145	120	20	3	4-φ18	280	40×40
65	三通	300	180	145	120	20	3	4-φ18	280	40×40
80	二通	300	195	160	135	20	3	8-φ18	320	45×45
80	三通	300	195	160	135	20	3	8-φ18	320	45×45
100	二通	325	215	180	155	22	3	8-φ18	350	52×52
100	三通	325	215	180	155	22	3	8-φ18	350	52×52
125	二通	350	245	210	185	22	3	8-φ18	405	62×62
125	三通	350	245	210	185	22	3	8-φ18	405	62×62
150	二通	400	280	240	210	24	3	8-φ23	-	68×68
150	三通	400	280	240	210	24	3	8-φ23	-	68×68
200	二通	450	335	295	265	26	3	12-φ23	-	75×75
200	三通	450	335	295	265	26	3	12-φ23	-	75×75

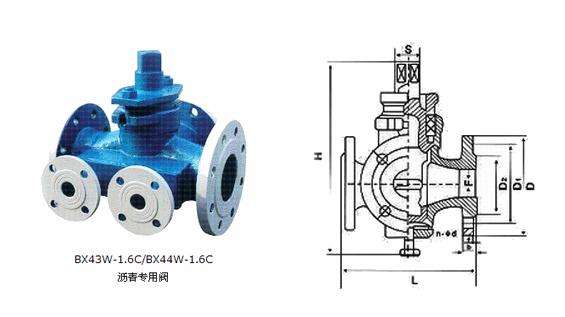

沥青专用旋塞阀BX43W结构图:

本页URL，复制给好友：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
