『EG6K41J EG6B41J气动衬胶隔膜阀』

更新时间：2024-04-15 20:11:57

产品名称

『EG6K41J EG6B41J气动衬胶隔膜阀』

产品型号

EG6K41J EG6B41J

连接方式

法兰

结构方式

直通式

驱动方式

气动

产品口径

DN20-200

公称压力

0.6MPa～1.6MPa

阀体材质

HT200 WCB

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

EG6K41J EG6B41J气动衬胶隔膜阀产品概述:

EG6K41W(无衬里)、EG6K41J(衬胶)气动隔膜阀(常开型)专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)　0.6 1.0 1.6
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．下阀杆　6．阀盖　7．气缸　8．气动薄膜　9．弹簧　10．气缸盖　
11．上阀杆　12．手轮

材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢手轮：铸铁

测试

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

主要连接尺寸

DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	D0 mm	B mm	代号 ES	气源压力 MPa	气源接头 MPa	耗气量 cm3	质量 Kg/kilos
15	1.6	1.6	108	95	65	4-13.5	2
20			117	105	75	4-13.5	2	343	140	168	68	0.3	1/8	163.87	6.3
25			127	115	85	4-13.5	2	345	140	168	68	0.3~0.4	1/8	196.65	7.3
32			146	140	100	4-17.5	2	363	140	260	68	0.3~0.4	1/8	229.4	8.3
40			159	150	110	4-17.5	2	430	140	260	69	0.3~0.4	1/4	1458.7	14.3
50			190	165	125	4-17.5	2	575	140	260	70	0.3~0.4	1/4	3162.7	256
65	1.0	1.0	216	185	145	4-17.5	2	588	140	260	70	0.3~0.4	1/4	3243	30.8
80			254	200	160	8-17.5	2	769	165	425	71	0.4~0.5	3/8	6636.8	64.9
100			305	220	180	8-17.5	2	816	280	425	71	0.4~0.5	3/8	6948	70.3
125			356	250	210	8-17.5	3	820	280	425	71	0.4~0.5	3/8	7374.2	80.7
150			406	285	240	8-22	3	920	280	549	72	0.5	3/8	10652	131.2
200	0.6	0.6	521	340	295	8-22	3	1010	280	549	72	0.6	3/8	16715	212
250	0.6	0.6	635	395	350	12-22	5

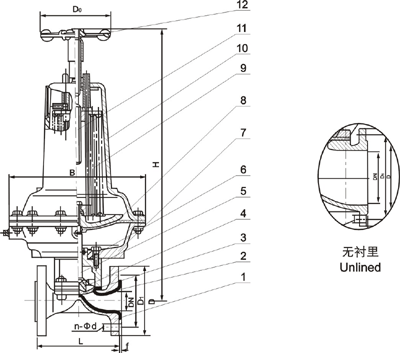

EG6K41J气动衬胶隔膜阀结构图:

EG6K41J气动衬胶隔膜阀常开式结构图

EG6B41J气动衬胶隔膜阀结构图:

EG6B41J气动衬胶隔膜阀常闭式结构图

注：1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
2. 气动阀门的反馈信号采用无触点传感技术。
3.采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。
4.当气源发生故障时，可操作手轮使阀门开启。
