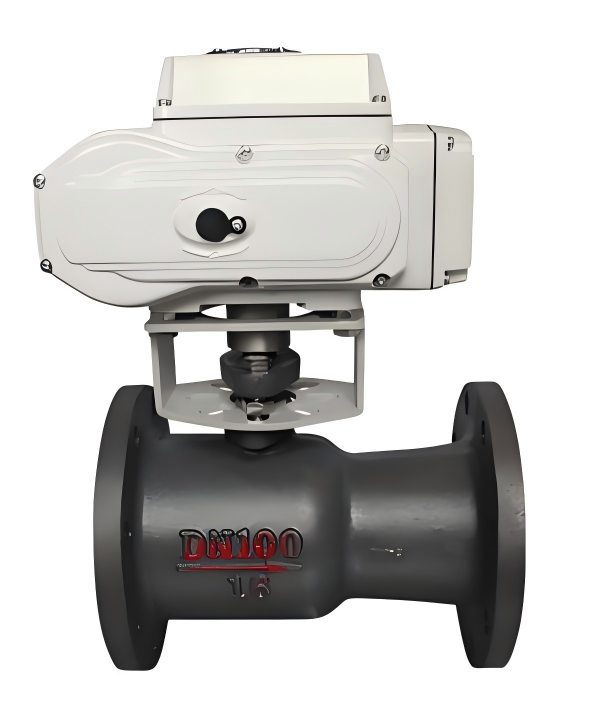

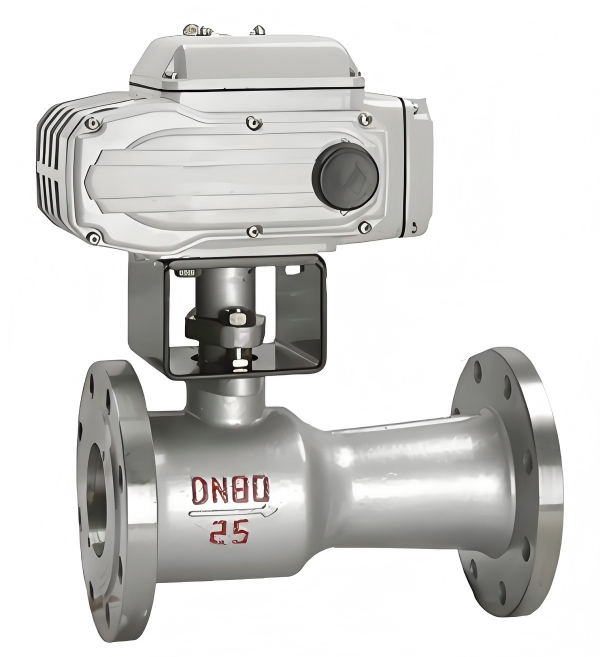

Q941M电动高温排污球阀

更新时间:2026-06-16 18:49:32
产品名称 Q941M电动高温排污球阀
规格型号 Q941M
连接方式 法兰
结构形式 浮动球
驱动方式 电动
公称通径 DN15-DN200
公称压力 1.6mpa~6.4mpa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

Q941M电动一体式高温球阀Q941PPL

产品简介:

Q941M电动高温排污球阀Q941PPL电动一体式排污球阀/电动不锈钢高温排污球阀/电动一体式高温球阀/电动高温球阀/电动高温球式排污阀/电动不锈钢高温球阀/电动带手动高温球阀/电动铸钢高温球阀/电动碳钢高温球阀/防爆电动高温球阀/电动体式高温快速排污球阀的阀体设计采用流行的体式结构,比二瓣式球阀中部减少泄漏点。阀杆采用倒装双密封,*避免泄漏;阀杆处密封填料、调整垫,均采用回弹性强、耐温、耐磨,耐压、耐腐蚀、自润滑性能良好、无毒型高新复合材料。高温球阀可替代闸阀、排污阀、柱塞阀、截止阀使用,便于原管道阀门的更换安装。

产品特点:

1、高温球阀采用高分子复合材料的密封圈材料,具有耐高温,耐高压,耐磨之性能。

2、高温球阀阀体内通道平整光滑,畅通无阻地输送粘性流体,浆液以及固体颗粒等介质。

3、高温球阀适用工作温度350度左右,是导热油阀门,,,,。

技术参数和性能:

电动执行器技术参数

Q941M/PPL电动高温球阀阀体参数

电源

AC110、220、380V/DC24、220V

公称通径

DN15~200mm

输出力矩

50N·M~2000N·M

公称压力

PN1.6、2.5MPa

任选功能

开关型、触点型、开度信号、智能调节型

阀轴材质

碳钢、不锈钢

动作范围

0~90°±5°

阀体材质

碳钢、304/316/316L不锈钢

动作时间

15秒/30秒/60秒

球体材质

304/316/316L不锈钢

环境温度

-30°~60°

阀座密封

对莅聚苯(PPL) 、金属密封(H)

手动操作

附带手柄操作

温   度

PPL≤350℃、H≤425℃

限   位

电气、机械二重限位

适用介质

水、、导热油、蒸汽、高温气体等

防护等级

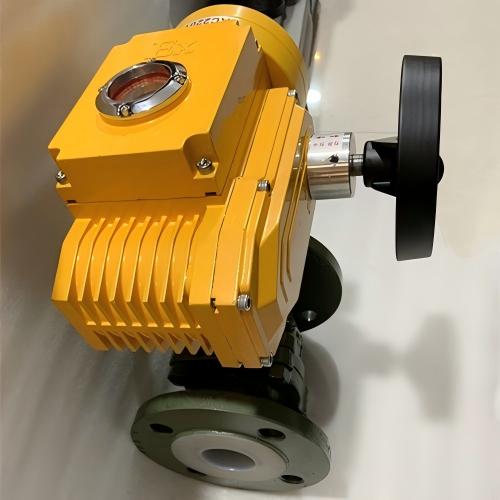

IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)

输入信号

0-10,1-5VDC/4-20mA(智能调节型)

特   点

耐高温、体化结构、阻力小、多种长度

外形尺寸:

公称通径DN

L

L1

W

H

D

D1

额定功率

额定电流

压力

1.6/2.5

1.6/2.5

1.6/2.5

1.6/2.5

1.6/2.5

1.6/2.5



15

130

119

110

256

95

65

15W

0.2A

20

150

155

132

260

105

75

15W

0.2A

25

160

155

132

266

115

86

15W

0.2A

32

180

155

132

270

136

100

15W

0.2A

40

200

208

165

312

146

110

25W

0.5A

50

230

208

165

325

160

125

25W

0.5A

65

290

208

165

336

180

145

25W

0.5A

80

310

256

211

365

195

160

50W

0.8A

100

350

256

211

400

215/230

180/190

90W

1.0A

125

400

256

211

420

245/270

210/220

90W

1.0A

150

480

288

235

440

280/300

240/250

120W

1.2A

200

600

288

235

470

335/360

295/310

150W

1.2A

订货说明:

1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V

2、介质类型、温度、压力

3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型

4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V

注意事项:

1:请务必接对电源相序,以免阀门或执行器损坏。

2:通电时禁止手动操作。

3:户外使用时给电动执行器外加防护盖子,防止老化。

4:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。

5:请不要安装在易爆气体周围,如需防爆订货时请说明。

6:请确定输入电压和配线接点是否正确。

7:禁止超负荷使用电动执行器。
