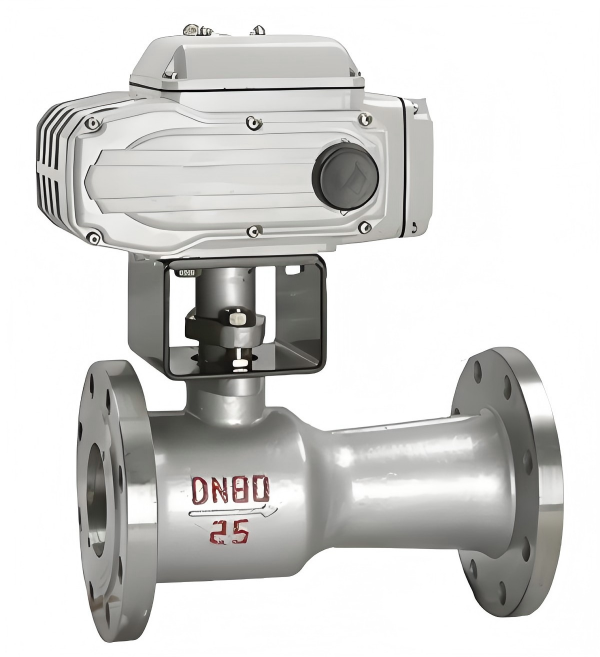

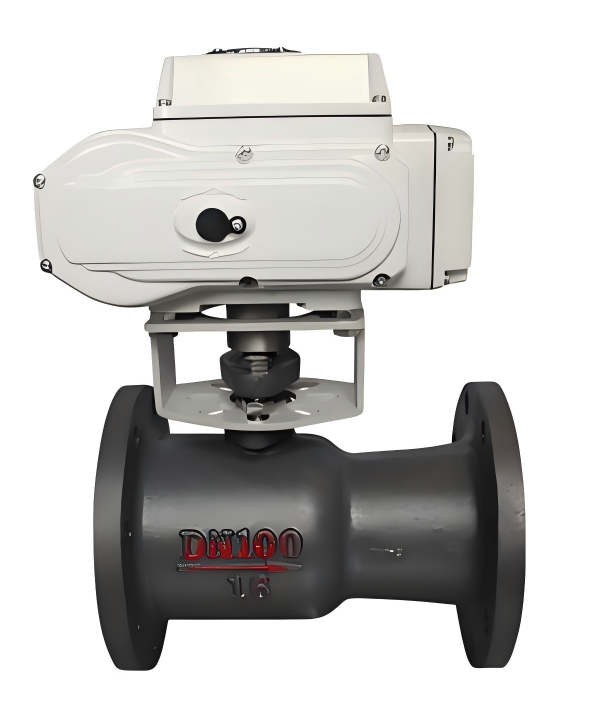

| 产品名称 | 电动衬氟塑球阀Q941F46 |
| 规格型号 | Q941F46 |
| 连接方式 | 法兰 |
| 结构形式 | 浮动球 |
| 驱动方式 | 电动 |
| 公称通径 | DN15-DN200 |
| 公称压力 | 1.6mpa~6.4mpa |
| 阀体材质 | 铸钢,不锈钢 |
| 联系方式 | 021-51061185 18964118897 白经理 |
| 官网 | http://www.0755fm.com |
| 生产厂家 | 上海威尔顿阀门有限公司 |

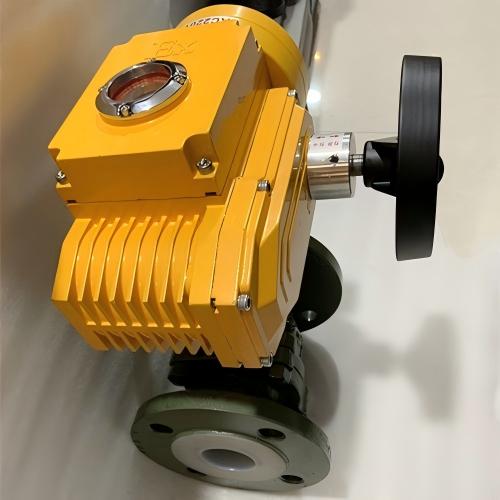

产品概述:
Q941F46衬氟电动球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蚀性和密封性。衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC/380V电源即可控制运转。衬氟电动球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
主要零件材料:
零件名称 | 材料 | |||
阀体、阀盖 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
球体 | 2Cr13+氮化处理+F46 | 304+F46 | 316+F46 | 316L+F46 |
阀杆 | 2Cr13+F46 | 304+F46 | 316+F46 | 316L+F46 |
阀座密封圈 | PTFE、碳素纤维+PTFE | |||
密封填料 | V型聚四氟乙烯填料 | |||
设计规范:
设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法兰尺寸 | JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543 |
结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
检验与试验 | JB/T 9092、API 598、GB/T13927 |
技术参数:
公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
公称压力(MPa) | PN1.0、1.6MPa | |||||||||||||
泄漏量 | 软密封:零泄漏 | |||||||||||||
阀体形式 | 两段式阀体(浮动球体) | 两段式阀体(固定球体) | ||||||||||||
阀芯形式 | "O"型球形阀芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE) | |||||||||||||
连接形式 | 法兰 | |||||||||||||
可调范围 | DN15-65 | DN80-300 | ||||||||||||
250:1 | 350:1 | |||||||||||||
基本误差 | ±1% | |||||||||||||
死区 | ≤1% | |||||||||||||
回差 | ≤1% | |||||||||||||
适用温度 | 密封面 | |||||||||||||
PTFE≤180℃ | ||||||||||||||
配置执行机构 | 可配角行程电动执行机构 | |||||||||||||
控制方式 | 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制) | |||||||||||||
执行机构参数:
执行器类别 | 精小型执行器参数 | HQ系列执行器参数 |
电源电压 | 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
输出力矩 | 50N·M~2000N·M | 50N·M~3000N·M |
动作范围 | 0~90° 0~360° | 0~90°、0°~270°可选 |
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制) | |
动作时间 | 15秒/30秒/60秒 | 18S~112S |
保护装置 | 过热保护 | 内置过热保护、过载保护 |
环境温度 | -30°~60° | -20℃~+70℃ |
手动操作 | 同附带手柄操作 | 机械离合机构,配手轮操作 |
机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65、IP67、可定制IP68 | IP65、IP67、可定制IP68 |
防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
驱动电机 | 8W/E | 鼠笼式异步电机 |
进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
壳体材料 | 铝合金 | 钢,铝合金,铝青铜,聚碳酸脂 |
外涂层 | 干粉,环氧聚酯,具有很好的防腐功能 | |
采用*的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | ||

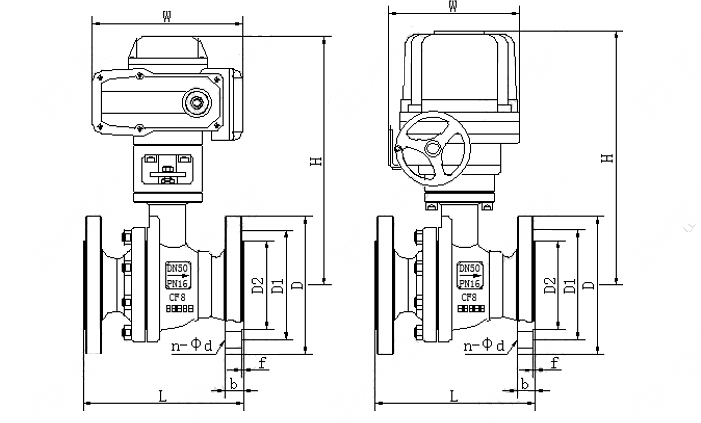

外形结构图:

主要外形连接尺寸:
公称通径 | 标准值 | 参考值 | ||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | n-Φd | W | H |
PN1.6(MPa) | ||||||||||
15 | 1/2 | 140/130 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 231 | 350 |
20 | 3/4 | 140/130 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 231 | 370 |
25 | 1 | 150/1340 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 231 | 375 |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 231 | 385 |
40 | 11/2 | 180/165 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 231 | 390 |
50 | 2 | 200/203 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 231 | 435 |
65 | 21/2 | 220/222 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 261 | 460 |
80 | 3 | 250/241 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 261 | 465 |
100 | 4 | 280/305 | 215 | 180 | 155 | 3 | 24 | 8-Φ18 | 285 | 612 |
125 | 5 | 320/356 | 245 | 210 | 185 | 3 | 26 | 8-Φ18 | 285 | 625 |
150 | 6 | 360/394 | 280 | 240 | 210 | 3 | 28 | 8-Φ23 | 325 | 700 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 8-Φ23 | 325 | 740 |
选型:
1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
注意事项:
1:请务必接对电源相序,以免阀门或执行器损坏。
2:通电时禁止手动操作。
3:户外使用时给电动执行器外加防护盖子,防止老化。
4:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。
5:请不要安装在易爆气体周围,如需防爆订货时请说明。
6:请确定输入电压和配线接点是否正确。
7:禁止超负荷使用电动执行器。
