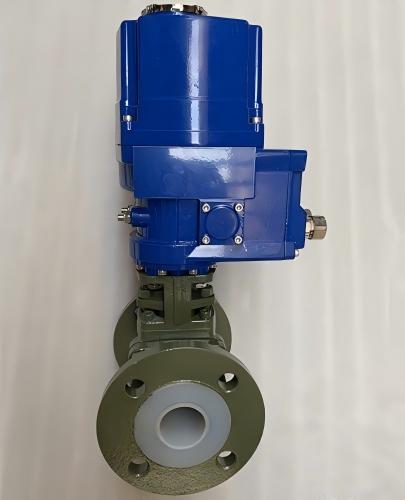

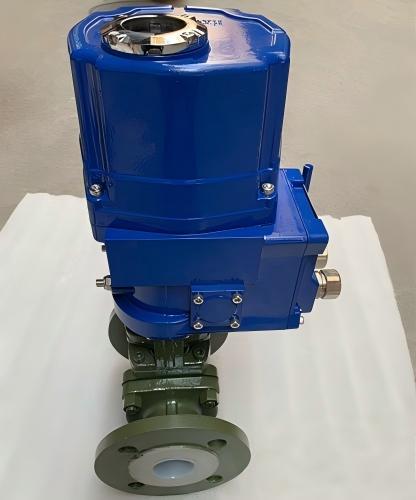

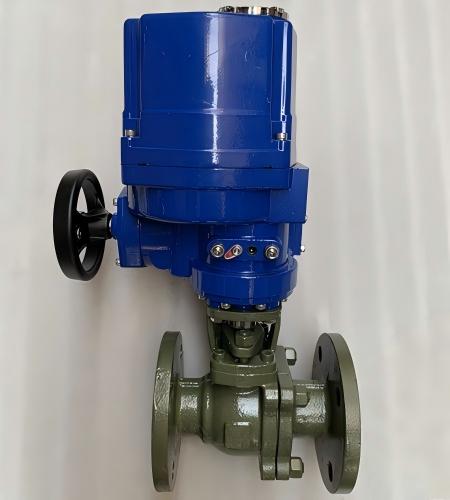

防爆电动衬氟球阀Q941F46

更新时间：2026-06-16 18:43:07

产品名称	防爆电动衬氟球阀Q941F46
规格型号	Q941F46
连接方式	法兰
结构形式	浮动球
驱动方式	电动
公称通径	DN15-DN300
公称压力	PN1.0、1.6、2.5MPa
阀体材质	铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

Q941F46防爆电动衬氟法兰球阀

产品简介：

QT型防爆电动衬氟球阀Q941F46防爆电动衬氟法兰球阀/QT型防爆电动不锈钢衬氟球阀/QT型防爆电动耐酸碱球阀/QT型防爆电动耐腐蚀球阀/QT型防爆电动衬F46球阀/QT型防爆电动衬塑球阀/QT型带手轮防爆电动衬氟球阀是由角行程的QT型防爆电动执行机构和衬氟球阀组成。内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46）或PTFE，故具有可靠的耐腐蚀性和密封性，对酸,碱等强腐蚀性介质均能很好地应用。电动衬氟球阀各种不同类型工业管道中液体和气体（包括蒸汽）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、qing氟酸、磷酸、Cl2、强碱、王水等具有强腐蚀性的介质。广泛、染化、制酸制碱。

特点：

1、阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，具有可靠的耐腐蚀性和密封性。

2、体积小，重量轻，结构简单，安装维修方便。

3、流阻小，流通能力大。

适用场合：

强酸、强碱等腐蚀性介质。

零部件参数：

零件名称	材料名称
阀体、阀盖	WCB+F46	304(CF8)+F46	316(CF8M)+F46	316L(CF3M)+F46
球体	2Cr13+氮化处理+46	304+46	316+46	316L+46
阀杆	2Cr13+46	304+46	316+46	316L+46
阀座密封圈	PTFE、碳素纤维＋PTFE
密封填料	聚四氟乙烯填料

技术参数：

公称通径(mm)

100

125

150

200

250

300

公称压力(MPa)

PN1.0、1.6MPa

泄漏量

软密封：零泄漏

阀体形式

两段式阀体(浮动球体)

两段式阀体(固定球体)

阀芯形式

"O"型球形阀芯

密封填料

聚四氟乙烯(PTFE)

连接形式

法兰

可调范围

DN15-65

DN80-300

250:1

350:1

基本误差

±1%

死区

≤1%

回差

≤1%

适用温度

密封面

PTFE≤180℃

配置执行机构

可配PSQ、QT、361RS等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

执行机构参数：

执行器类别	精小型执行器参数	QT系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2个 PF 3/4"
壳体材料	铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有*防腐功能
采用的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

连接尺寸：

公称通径		标准值						参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	n-Φd	W	H
DN(mm)	NPS(inch)	PN1.6(MPa)
15	1/2	140/130	95	65	45	2	14	4-Φ14	231	350
20	3/4	140/130	105	75	55	2	16	4-Φ14	231	370
25	1	150/1340	115	85	65	2	16	4-Φ14	231	375
32	11/4	165	135	100	78	2	18	4-Φ18	231	385
40	11/2	180/165	145	110	85	3	18	4-Φ18	231	390
50	2	200/203	160	125	100	3	20	4-Φ18	231	435
65	21/2	220/222	180	145	120	3	20	4-Φ18	261	460
80	3	250/241	195	160	135	3	22	4-Φ18	261	465
100	4	280/305	215	180	155	3	24	8-Φ18	285	612
125	5	320/356	245	210	185	3	26	8-Φ18	285	625
150	6	360/394	280	240	210	3	28	8-Φ23	325	700
200	8	457	335	295	265	3	30	8-Φ23	325	740
