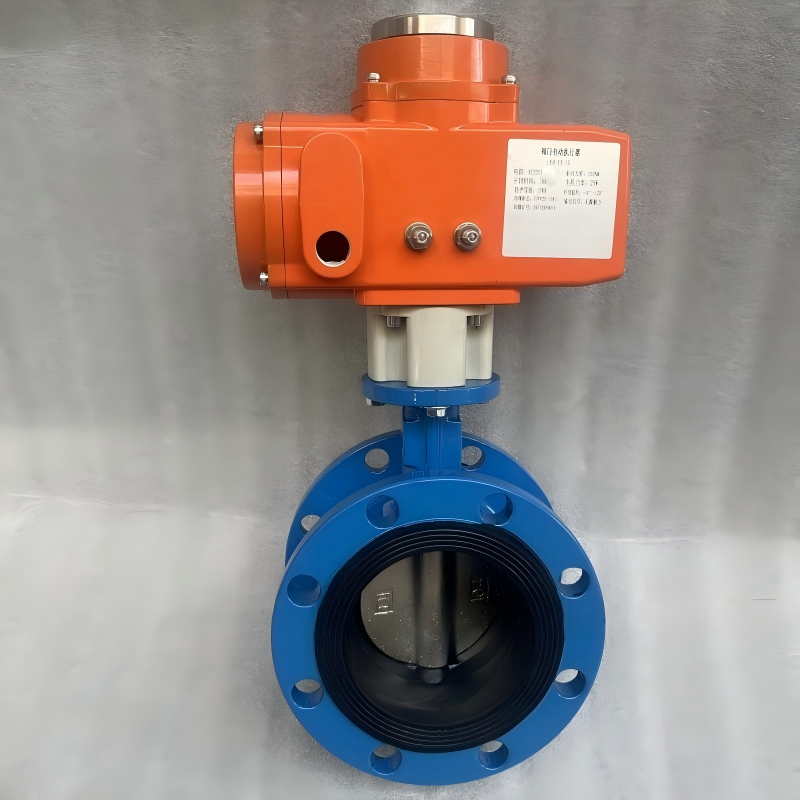

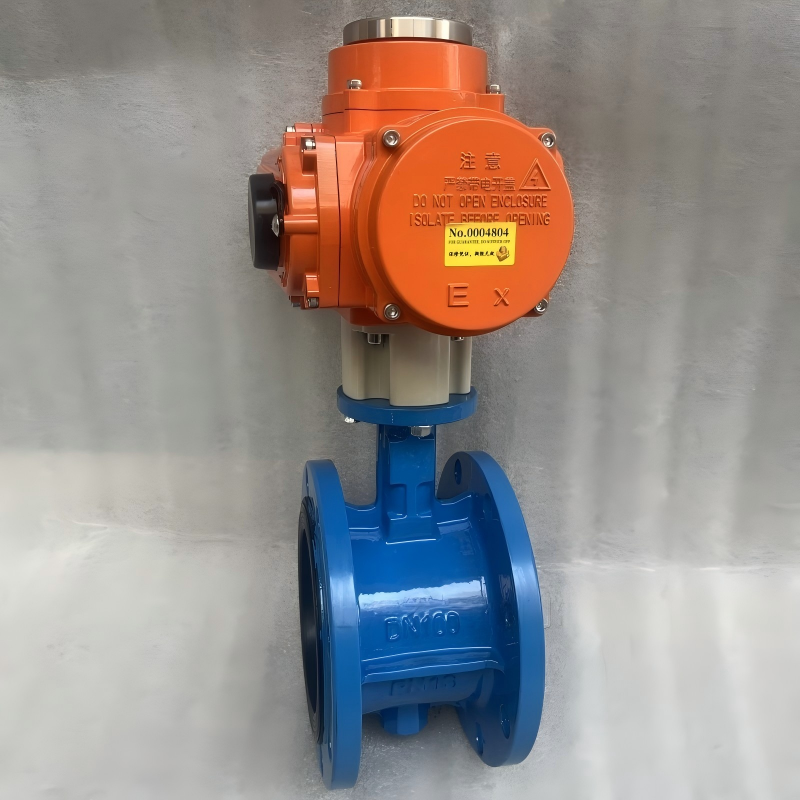

D941X防爆电动法兰蝶阀

产品简介：

D941X防爆电动蝶阀D941X-10Q防爆电动法兰蝶阀D941X-16Q防爆电动切断蝶阀D941X-10C防爆电动开关蝶阀D941X-16C防爆精小型电动蝶阀D941X-10P-16P防爆电动不锈钢蝶阀D941F-10P-16P精小型ExdIIBT4防爆电动法兰蝶阀DC24V防爆电动开关型蝶阀AC220V防爆电动切断蝶阀/防爆电动带手轮手动蝶阀/防爆电动调节型蝶阀D941XP防爆电动不锈钢板法兰蝶阀D941X/P电动法兰蝶阀D941XP-10Q-16Q防爆电动不锈钢板蝶阀D941X防爆电动软密封蝶阀D941X-10Q电动蝶阀D941X-10C电动蝶阀/电动开关蝶阀/电动切断蝶阀/防爆电动调节蝶阀/IP68防水电动蝶阀/电动不锈钢蝶阀/潜水型电动蝶阀/防爆电动法兰式蝶阀/防爆电动法兰软密封蝶阀/防爆电动橡胶密封蝶阀/防爆电动橡胶软密封法兰蝶阀是由防爆电动执行器与法兰蝶阀组成，根据工作方式及工况不同，可分为开关控制型和智能调节型(4～20mA模拟量信号控制)，密封形式有软密封及硬密封，通过电动执行机构工作，旋转阀杆带动碟板在0-90°的范围内做开启和关闭使用。电动法兰式蝶阀的结构性能优于对夹式蝶阀，一般耐压力较高，故口径超过DN600的工况都建议使用电动法兰式蝶阀。

功能作用：

电动蝶阀采用一体化结构，接入220V或380V电源即可控制运转，也可加入控制模块，输入控制信号（4-20mADC或1-5VDC）进行调节控制。电动蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单，流通能力大。轻工，教学设备，造纸，等到行业的工业过程自动控制系统中。

性能特点：

1、一种可远程控制的自控蝶阀，同时具备法兰蝶阀的特点，可配蝶阀口径较广；

2、电源是电动蝶阀的驱动能源，动力源广泛，适用范围广，节省人力资源，更有工作效率；

3、操作方便，容易满足各种控制要求，选配不同的电动执行器就可实现，信号反馈、调节流量、防爆等功能；

4、可实现超小型化，可实现机械自锁性，可更换不同密封圈，满足不同工况。

执行标准：

设计规范：GB/T 12238

结构长度：GB/T 12221

法兰连接：GB/T 9113

试验与检验：GB/T 13927

根据不同工艺要求选配不同电动执行器：开关型、信号反馈型、防爆型、调节型等

工作原理：

D941X电动法兰蝶阀以AC220V、AC380V或DC24V电源电压作动力，接受来自（DCS、PLC）系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。以角行程输出的扭矩转动阀轴0～90度，就能完成启闭动作或调节动作。

概述：

电动蝶阀性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。电动蝶阀和科研设备、的工业自动控制系统中。

产品特点：

1、电动蝶阀双向密封性能优良，扭矩值小。

2、电动蝶阀流量特性趋于直线，调节性能好。

3、法兰连接安装便捷，立式、卧式安装均可。

4、密封副材料的多样性，可供用户选择。

5、电动蝶阀可用于管端作放空阀用，性能可靠。

6、阀座密封圈与阀体有机地结合为体，使阀门具有较长的使用寿命。

技术参数和性能：

电动执行器技术参数		D941X电动法兰蝶阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN40～500mm
输出力矩	50N·M～2000N·M	公称压力	PN1.0、1.6MPa
任选功能	开关型、触点型、开度信号、智能型	阀轴材质	碳素钢、304/316/316L不锈钢
动作范围	0～90°±5°	阀体材质	球墨铸铁、碳素钢、不锈钢
动作时间	15秒/30秒/60秒	阀板材质	球墨铸铁、304/316/316L不锈钢、尼龙
环境温度	-30°～60°	阀座密封	EPDM、NBR、耐磨橡胶
手动操作	附带手柄操作	结构形式	中线型、无销型
限   位	电气、机械二重限位	温度	EPDM≤80℃；NBR≤68℃
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、空气、天然气
输入信号	0-10，1-5VDC/4-20mA(智能型)	特点	用途广、整体造价低、流量大、流阻小

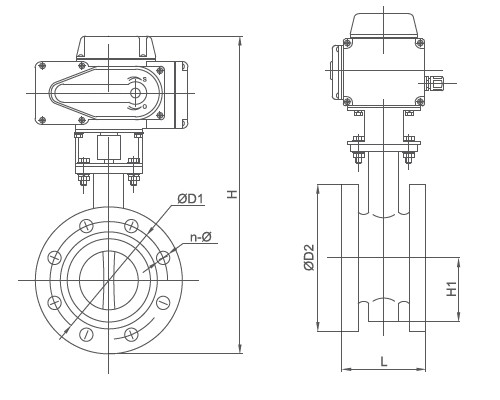

外形结构图：

连接尺寸：

选型：

1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V

2、介质类型、温度、压力

3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型

4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

注意事项：

1：请务必接对电源相序，以免阀门或执行器损坏。

2：通电时禁止手动操作。

3：户外使用时给电动执行器外加防护盖子，防止老化。

4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。

5：请不要安装在易爆气体周围，如需防爆订货时请说明。

6：请确定输入电压和配线接点是否正确。

7：禁止超负荷使用电动执行器。

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
