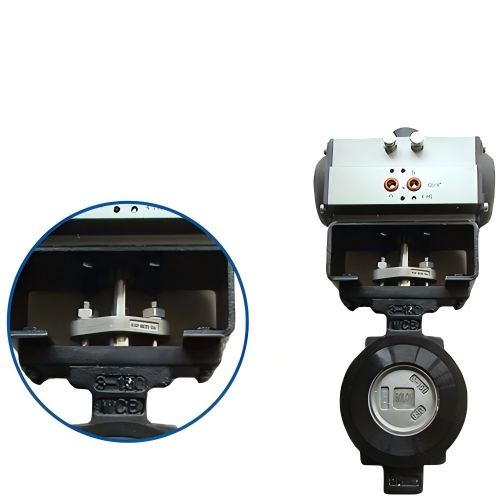

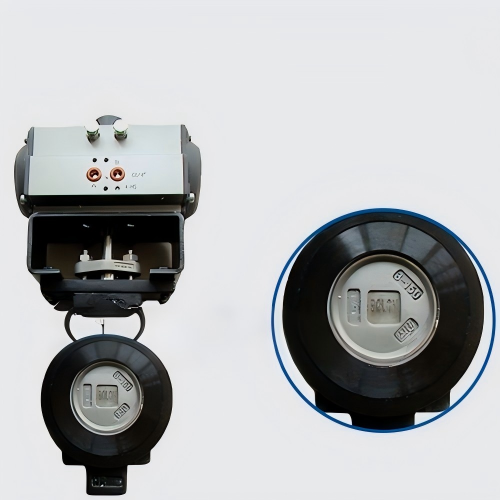

GD671F气动高性能美标蝶阀

产品简介：

气动高性能蝶阀GD671F气动高性能美标蝶阀/气动高性能调节蝶阀/气动高性能对夹调节蝶阀/815W对夹式/815L凸耳式/830W对夹式/830L凸耳式/860W对夹式/860L凸耳式气动高性能美标蝶阀/软密封偏心蝶阀的阀座采用的是PTFE的材料，主要气体输送和对阀寿命要求很高的工艺介质中，正常使用寿命可达百万次。阀座外面是活动的嵌件，法兰夹的越紧、压力越大密封性能越佳。更换阀座方便简单，只需取下嵌件就可取出阀座，不必拆卸阀板和阀轴。采用带有球形密封表面的双偏心蝶板，配以单片挠性唇式密封座，要求可靠密封和良好调节特性的场合。由于双偏心蝶板的设计，该阀门具有严密的密封性能，超长的使用寿命。可作快速切断或调节流量之用。

高性能蝶阀各种工业管道中液体和气体(包括蒸汽)的输送。经特选，也可用于特殊介质，如Cl2、氧气、高真空、抗硫或腐蚀性介质。产品还可具有防火结构供选择。连接方式可采用对夹式或用于大管径及管路经终端的凸耳式单法兰设计。

特点：

1.无须增加O圈和金属部件来辅助密封

2.唇缘式密封结构可补偿温度和压力对阀产生的变化

3.密封时几乎无摩擦，保证扭矩更小，密封性更好

4.法兰是美标磅级的

使用单的PTFE阀座设计，弹性好，可靠性高

1.唇缘式密封结构可补偿温度和压力的变化。

2.使用寿命长，维修量小。

3.双向达到无气泡密封。

偏心轴和偏心蝶板设计

1.在开启和处于中间位置时阀座与蝶板不发生接触。

2.在阀座上下部位无磨损点。

3.扭矩低，对操作机构要求小。

断流和控制兼备

1.具有优良的控制特性。

2.流量特性曲线等比变化。

3.调节范围广。

4.即使用于控制仍能紧密密封。

技术参数：

阀门系列	设计形式	压力级	规格(in)	适用温度oC	壳体材料	采用标准
815W系列	对夹式	150级	2-1/2"～30"	-29～+260 (碳钢阀体) -46～+260 (不锈钢阀体)	WCB碳钢 CF8M 蒙乃尔	API 609
815L系列	凸耳式		2-1/2"～60"
830W系列	对夹式	300级	3"～24"
830L系列	凸耳式		3"～36"
860W系列	对夹式	600级	3"～24"
860L系列	凸耳式		3"～24"

参数 815W 815L 830W 830L 860W 860L

驱动	压缩空气5～7bar(可带手轮)
公称通径	65～750mm
公称压力	150～300LB
适用温度	-30～+150℃
连接方式	对夹
阀结构	二偏心、三偏心
阀体材质	304、316、碳钢
阀板材质	304、316
密封材质	PTFE(可定增强型PTFE)
适用介质	气体、水及油类等
可选附件	限位开关、定位器、电磁阀、减压阀

附件选项  815W 815L 830W 830L 860W 860L

回讯器：也叫限位开关(APL310)，远程反馈开关信号(防爆APL410)

电磁阀：双作用选二位五通、单作用选二位三通(防爆) PLVD5/2

三联件：可对气源稳压、过滤、气缸加润滑油 YT-200

手轮机构：转动手轮机构，可实现手动开、关阀

电气定位器：输入4～20mA信号,实现阀门调节功能

标准 设计依据:API 609 815W 815L 830W 830L 860W 860L

法兰接端:ANSI

检测与测试:API598

外形尺寸：

通径(mm)	尺寸（mm）
	L	L1	D1	D	H
65	49	27	119	59	177
80	49	27	132	73	193
100	54	30	157	95	212
125	64	30	186	111	216
150	57	33	216	142	243
200	64	36	270	188	299
250	71	41	324	236	371
300	81	48	381	282	416
350	92	52	413	314	494
400	102	56	470	363	531
450	114	67	533	414	569
500	127	67	584	456	604
600	154	76	692	549	784
700	167	87	857	702	912

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
