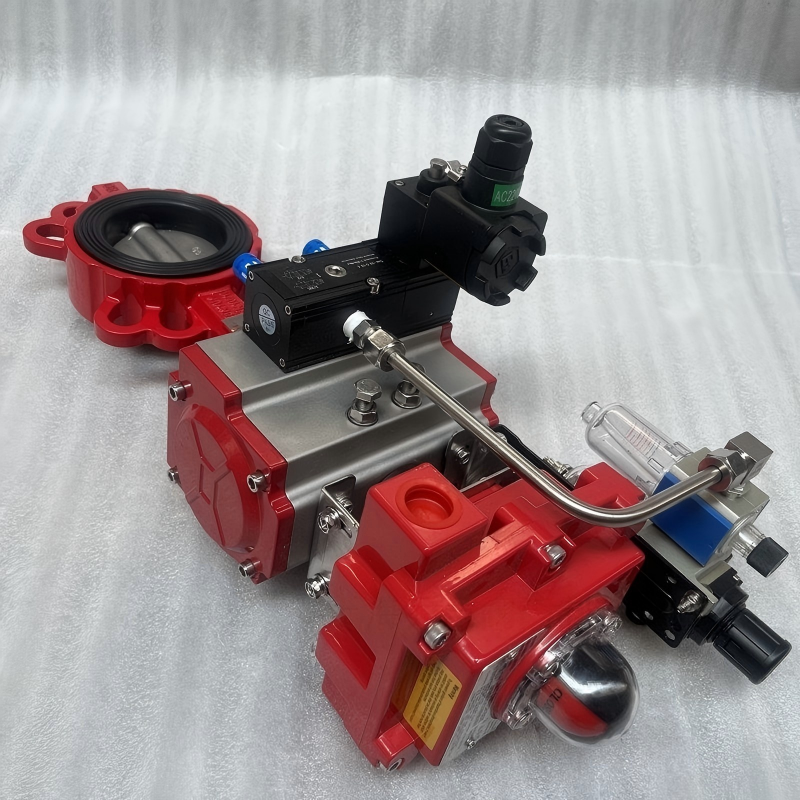

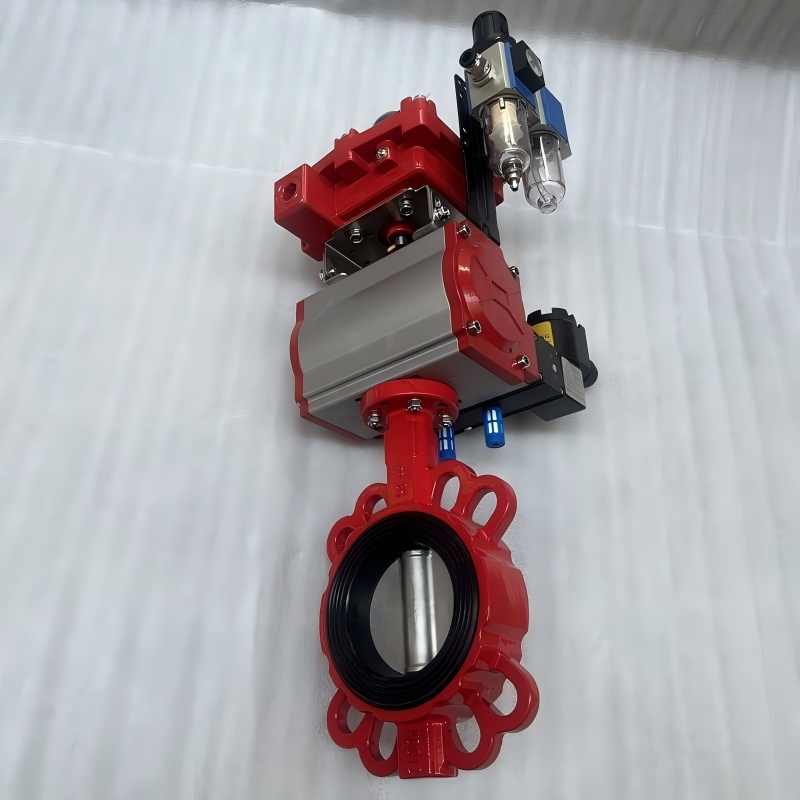

气动铝合金阀体不锈钢板蝶阀

更新时间:2026-05-22 14:33:39
产品名称 气动铝合金阀体不锈钢板蝶阀
规格型号 D671X-10L
连接方式 对夹
结构形式 中线式
驱动方式 气动
公称通径 DN50-DN1200
公称压力 PN1.0、1.6、2.5MPa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

D671X气动铝合金不锈钢板板对夹式蝶阀

产品简介:

气动铝合金阀体不锈钢板蝶阀D671X-10L气动铝合金蝶阀/气动铝合金体不锈钢板耐磨蝶阀/气动铝合金体不锈钢阀板对夹蝶阀/气动蝶阀D671X气动对夹蝶阀/气动橡胶密封对夹蝶阀/气动铝合金体EPDM密封不锈钢板蝶阀/防爆气动蝶阀/气动调节型蝶阀/气动开关型蝶阀是由气动活塞式执行器、压铸铝合金阀体、EPDM软靠背阀座和304不锈钢无销阀板和不锈钢阀杆组成。、医药、、、、、造纸等给排水、气体管道上作调节流量和截流介质的作用。


主要特点:

1)设计新颖、合理、结构,重量轻,启闭迅速。

(2)操力矩小,操作方便,省力灵巧。

(3)可以任何位置安装,维修方便。

(4)密封件可以更换,密封性能可靠达到双向密封零泄漏。

(5)密封材料耐老化、耐腐蚀,使用寿命长等特点。


设计标准:

设计标准
GB/T12238-1989
法兰连接尺寸
GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度
GB/T12221-1989
压力试验
GB/T13927-2000;JB/T9092-1999








技术参数:

公称通径DN(mm)
DN50~1200mm
公称压力(MPa)
PN1.0、1.6、2.5MPa
阀体形式
直通铸造阀体
连接形式
法兰式、对夹式
阀芯形式
蝶板式
密封填料
柔性石墨、聚四氟乙烯
基本误差
带定位器:小于全行程的±2%
回差
带定位器:小于全行程的±2%
控制方式
开关型(开关两位控制)、调节型(4~20mA控制)
















气动执行器参数:

执行器型号
GT、AT、AR、AW系列单双作用气动执行器
供气压力
0.4~0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-30~+70℃
作用形式
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等













采用新型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。


零件材料:

零件名称
主要材料
阀体
压铸铝合金
蝶板
不锈钢
密封圈
EPDM
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨O











性能规范:

公称通径
DN(mm)
50~1000
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸气、煤气、油品等。
驱动形式
气动传动













密封材料和适用温度:

材料品种
氯丁橡胶
丁晴橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
天然橡胶
尼龙
英语简称
CR
NBR
EPDM
PTFE
SI
VITON
NR
PA
型号代号
X或J
XA或JA
XB或JB
F或XC、JC
XD或JD
XE或JE
X1
N
耐Z高温度
82℃
93℃
150℃
232℃
250℃
204℃
85℃
93℃
耐Z低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
-20℃
-73℃
适用工作温度
0~+80℃
-20~+82℃
-40~+125℃
-30~+150℃
-70~+150℃
-23~+150℃
-20~+85℃
-30~+93℃



主要外形连接尺寸:

公称通径
长度
外形尺寸(参考值)
连接尺寸(标准值)
0.6MPa
1.0MPa
1.6MPa
毫米
英寸
L
H1
H2
A
D
D1
n-d
D
D1
n-d
D
D1
n-d
50
2
43
63
315
180
140
110
4-14
165
125
4-18
165
125
4-18
65
21/2
46
70
330
180
160
130
4-14
185
145
4-18
185
145
4-18
80
3
46
83
390
245
190
150
4-18
200
160
8-18
200
160
8-18
100
4
52
105
431
240
210
170
4-18
220
180
8-18
220
180
8-18
125
5
56
115
455
240
240
200
8-18
250
210
8-18
250
210
8-18
150
6
56
137
626
350
265
225
8-18
285
240
8-22
285
240
8-22
200
8
60
164
720
350
320
280
8-18
340
295
8-22
340
295
12-22
250
10
68
206
800
550
375
335
12-18
395
350
12-22
405
355
12-26
300
12
78
230
860
600
440
395
12-22
445
400
12-22
460
410
12-26
350
14
78
248
883
600
490
445
12-22
505
460
16-22
520
470
16-26
400
16
102
289
972
600
540
495
16-22
565
515
16-26
580
525
16-30
450
18
114
320
1043
750
595
550
16-22
615
565
20-26
640
585
20-30
500
20
127
343
1098
750
645
600
20-22
670
620
20-26
715
650
20-33
600
24
154
413
1236
750
755
705
20-26
780
725
20-30
840
770
20-36
700
28
165
478
1431
750
860
810
24-26
895
840
24-30
910
840
24-36
800
32
190
525
1488
750
975
920
24-30
1015
950
24-33
1025
950
24-39
900
36
203
620
1615
1250
1075
1020
24-30
1115
1050
28-33
1125
1050
28-39
1000
40
216
725
1765
1500
1175
1120
28-30
1230
1160
28-36
1255
1170
28-42
1200
48
254
780
1976
1500
1405
1340
32-33
1455
1380
32-39
1485
1390
32-48

附件选项:

根据不同控制和要求可选择下列附件:

回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。

电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。

三联件:可对气源稳压、过滤、气缸加润滑油。

手轮机构:转动手轮机构,可实现手动开、关阀。

电气定位器:输入4~20mA信号,实现阀门调节功能。


选型:

1、气动执行器类型:双作用、单作用

2、介质类型、温度、压力

3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构


本页URL,复制给好友:
订货流程:
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单).
3、具体商定:交货期、特殊要求等事宜.

订货须知:
1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。

威尔顿阀门服务体系(以下简称我司)
随着经济高速发展,市场竞争越来越激烈,用户对阀门产品的要求也越来越多,并且对服务的要求也越来越高;因为,我司销售部门为适应市场发展的要求,专业设立了服务培训组,为服务质量添加完善的工作,我公司的售前,售中,售后服务工作经由专业的销售员来完成。
一、售前服务:
做到技术与销售的顶尖结合服务,让用户的每一次采购都有服务的体验。
①进行采购前产品技术沟通和交流,主动给予建议。
②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
③不能达到工矿要求时,根据客户的特殊要求,安排设计师合理改善。
二、售中服务:
尊重每位用户;给用户一份轻松,放心的整体价值服务。
①进行性价比:比价格,比质量,比服务,反思是否有不做到位的地方。
②严格按相关标准和技术要求进行阀门的检测和试验。
③在合作过程中,依照合同,保质保量准时交货,随时保持与用户联系。
④定制期间,相关技术人员可来我司进行产品监造和检验,同时,我司会提供该产品的结构图及详细文件资料,来做监造文件。
⑤对特殊工矿或定做的产品,可协商专业技术员亲临现场指导。
⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。
三、售后服务:
好的服务铸就好的企业让客户无后顾之忧。
①按合同要求提供产品的合格证,检验报告、安装说明书等。
②顾客在验收产品过程中,如出现与合同要求不符时,我司接到顾客通知后两小时内给予处理。
③我司提供十二个月的产品质保期,时间从验收合格之日起计算。
④在正确安装和使用下,出现产品质量问题,本公司将负责到底。
包修包换承诺:
①在正常的储运、安装、保养、使用条件下,因产品的质量问题不能正常使用时,提供三保四包:保质、保量、保及时、包修、包换、包退、包损失。
②在接到质量信息反馈时,将在24小时内提出处理意见,并做到100小时内赶到现场做处理
③可根据用户需求协商提供备品、备件和安装、调试、维修服务。
