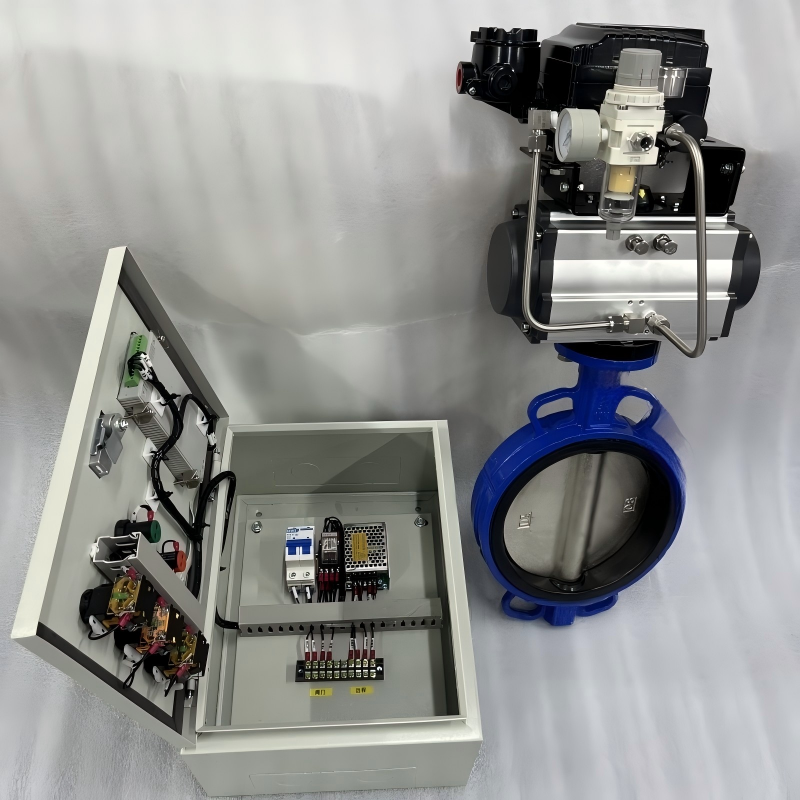

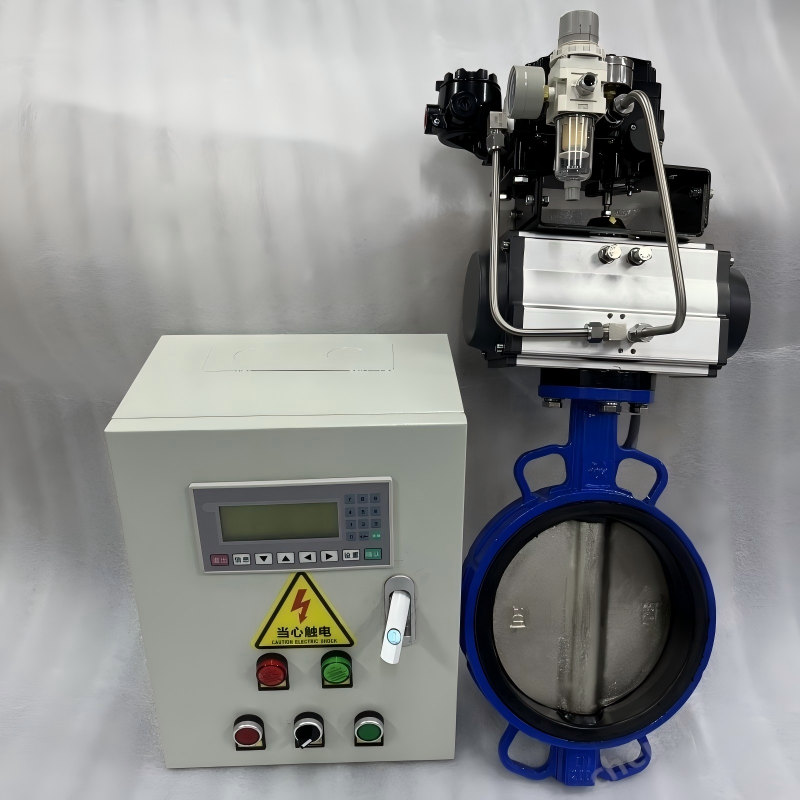

带控制箱调节型气动蝶阀

更新时间:2026-05-22 14:33:11
产品名称 带控制箱调节型气动蝶阀
规格型号 TD671X
连接方式 对夹
结构形式 中线式
驱动方式 气动
公称通径 DN50-DN2000
公称压力 PN1.0、1.6、2.5MPa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

TD671X气动调节型蝶阀

产品简介:

带控制箱调节型气动蝶阀TD671X气动调节型蝶阀带PLC控制箱/气动调节型天然气蝶阀TD671X5气动调节型燃气蝶阀D671X气动调节蝶阀D671X-10Q气动调节型对夹蝶阀D671X-16Q防爆气动调节蝶阀/气动调节型不锈钢蝶阀TD671F气动调节型不锈钢对夹蝶阀/气动不锈钢调节蝶阀D671F气动四氟密封对夹式不锈钢调节型蝶阀/气动带手轮蝶阀/气动带手动蝶阀/单作用气动蝶阀/断电停气故障弹簧自动复位气动蝶阀D671F气动四氟密封调节蝶阀D671X气动橡胶密封调节蝶阀是利用气源驱动来调节蝶板开度,从而控制介质流量大小的可调节型气动蝶阀,主要由蝶阀与气动执行器、阀门定位器及其它附件配套组合而成。气动调节蝶阀根据自动化系统中阀门定位器输入4-20MA的信号后,通过0.4-0.7MPa进气来调节阀门的开度大小,从而实现对管道中介质流量、压力、温度和液位等工艺参数的比例式精确调节,是调节流量和截断流体的一种装置。气动调节蝶阀可根据工况需要选用不同密封件(橡胶密封和四氟密封),以满足于不同的使用要求,空气、水、燃气、蒸汽及含有腐蚀性介质的管道上。


原理:

气动蝶阀执行机构分为单作用和双作用原理,也就是常见的气动开关蝶阀和气动调节蝶阀。单作用为气关弹簧复位式和气开弹簧自动归位,单作用要求常开或常闭的场所。双作用为气开气关式,开启和关闭都需要气源压力,而调节型气动蝶阀通常选用双作用方式。


主要特点:

1、设计新颖、合理、结构简单,重量轻,启闭迅速。

2、操力矩小,操作方便,省力灵巧。

3、可以任何位置安装,维修方便。

4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

设计标准:

设计标准
GB/T12238-1989
法兰连接尺寸
GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度
GB/T12221-1989
压力试验
GB/T13927-2000;JB/T9092-1999

技术参数:

公称通径DN(mm)
DN50~1000mm
公称压力(MPa)
PN1.0、1.6、2.5MPa
阀体形式
直通铸造阀体
连接形式
法兰式、对夹式
阀芯形式
蝶板式
密封填料
柔性石墨、聚四氟乙烯
基本误差
带定位器:小于全行程的±2%
回差
带定位器:小于全行程的±2%
控制方式
开关型(开关两位控制)、调节型(4~20mA控制)

气动执行器参数:

执行器型号
GT、AT、AR、AW系列单双作用气动执行器
供气压力
0.4~0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-30~+70℃
作用形式
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

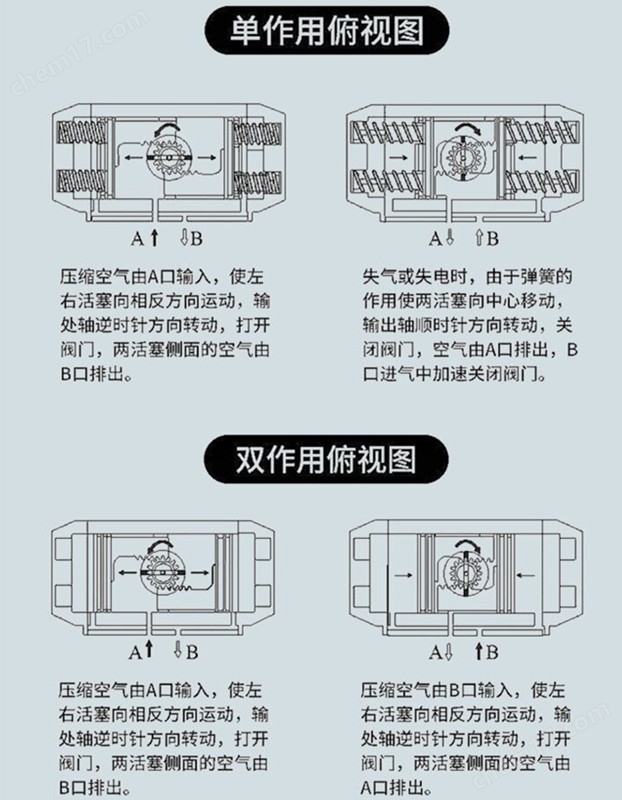

单作用气动执行器和双作用气动执行器的区别:


气动蝶阀中单作用和双作用指的是气动蝶阀所配气动执行器可分为单作用和双作用。其区别在于:单作用的气缸内有弹簧,而双作用内没有。因此单作用气动执行器的价格比双作用气动执行器的价格要高。

单作用气动执行器一般分为常开型和常闭型(常开型:通气关,断气开;常闭型:通气开,断气关),也就是说,在安装之前有一个设定,设定其为开或者关,如果是常开的,那就是在通气的情况下气动执行器关闭阀门,如果气源出现故障或者突然停电,单作用气动执行器靠弹簧自动复位为开的状态,也就是说会回到它的设定状态,设定为关,则会回到关的状态,一般在危险的工况中使用较多,比如输送可燃气体或可燃液体,在失去气源又出现紧急情况的时候,单作用气动执行机构能自动复位把危险降低,而双作用就不能复位。

双作用气动执行器在通气的情况下气动执行器打开阀门,当要关闭阀门的时候另外一边通气才能关闭,双作用气动执行器是靠气缸工作复位的,在失去气源的时候只能保持原位。

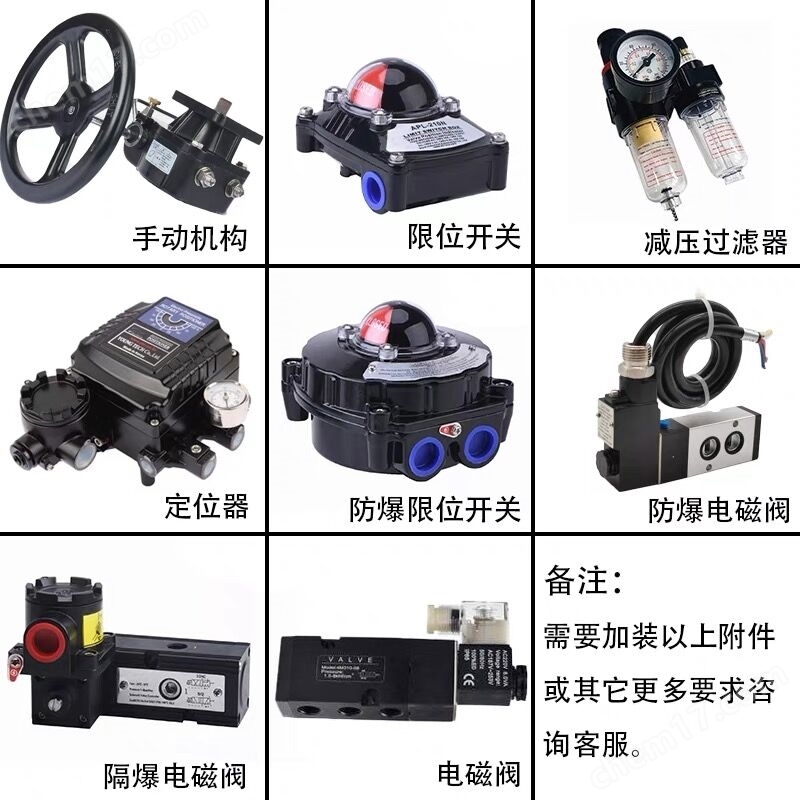

附件的选项:


根据不同控制和要求可选择下列附件:

切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件:电气定位器、气动定位器、电气转换器。

气源处理附件:空气过滤减压阀、气源处理三联件。

手动机构:HVSD手操机构

防爆:气动附件可做防爆

防爆等级:EX dⅡBT4   EX dⅡCT6

电压:AC220V、AC380V、DC24V

零件材料:

零件名称
主要材料
阀体
灰铸铁、球墨铸铁、铸钢、合金钢、不锈钢
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨O

性能规范:

公称通径
DN(mm)
50~1000
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸气、煤气、油品等。
驱动形式
气动传动

密封材料和适用温度:

材料品种
氯丁橡胶
丁晴橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
天然橡胶
尼龙
英语简称
CR
NBR
EPDM
PTFE
SI
VITON
NR
PA
型号代号
X或J
XA或JA
XB或JB
F或XC、JC
XD或JD
XE或JE
X1
N
耐Z高温度
82℃
93℃
150℃
232℃
250℃
204℃
85℃
93℃
耐Z低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
-20℃
-73℃
适用工作温度
0~+80℃
-20~+82℃
-40~+125℃
-30~+150℃
-70~+150℃
-23~+150℃
-20~+85℃
-30~+93℃

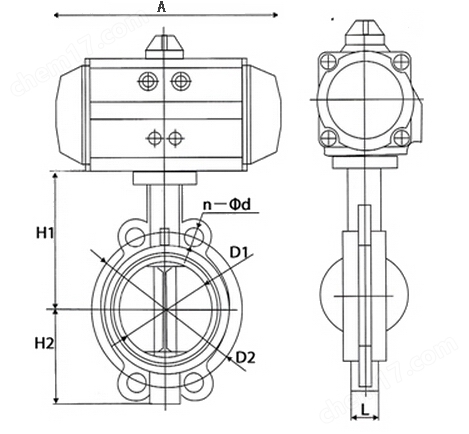

外形结构图:





主要外形连接尺寸:

公称通径
长度
外形尺寸(参考值)
连接尺寸(标准值)
0.6MPa
1.0MPa
1.6MPa
毫米
英寸
L
H1
H2
A
D
D1
n-d
D
D1
n-d
D
D1
n-d
50
2
43
63
315
180
140
110
4-14
165
125
4-18
165
125
4-18
65
21/2
46
70
330
180
160
130
4-14
185
145
4-18
185
145
4-18
80
3
46
83
390
245
190
150
4-18
200
160
8-18
200
160
8-18
100
4
52
105
431
240
210
170
4-18
220
180
8-18
220
180
8-18
125
5
56
115
455
240
240
200
8-18
250
210
8-18
250
210
8-18
150
6
56
137
626
350
265
225
8-18
285
240
8-22
285
240
8-22
200
8
60
164
720
350
320
280
8-18
340
295
8-22
340
295
12-22
250
10
68
206
800
550
375
335
12-18
395
350
12-22
405
355
12-26
300
12
78
230
860
600
440
395
12-22
445
400
12-22
460
410
12-26
350
14
78
248
883
600
490
445
12-22
505
460
16-22
520
470
16-26
400
16
102
289
972
600
540
495
16-22
565
515
16-26
580
525
16-30
450
18
114
320
1043
750
595
550
16-22
615
565
20-26
640
585
20-30
500
20
127
343
1098
750
645
600
20-22
670
620
20-26
715
650
20-33
600
24
154
413
1236
750
755
705
20-26
780
725
20-30
840
770
20-36
700
28
165
478
1431
750
860
810
24-26
895
840
24-30
910
840
24-36
800
32
190
525
1488
750
975
920
24-30
1015
950
24-33
1025
950
24-39
900
36
203
620
1615
1250
1075
1020
24-30
1115
1050
28-33
1125
1050
28-39
1000
40
216
725
1765
1500
1175
1120
28-30
1230
1160
28-36
1255
1170
28-42
1200
48
254
780
1976
1500
1405
1340
32-33
1455
1380
32-39
1485
1390
32-48
