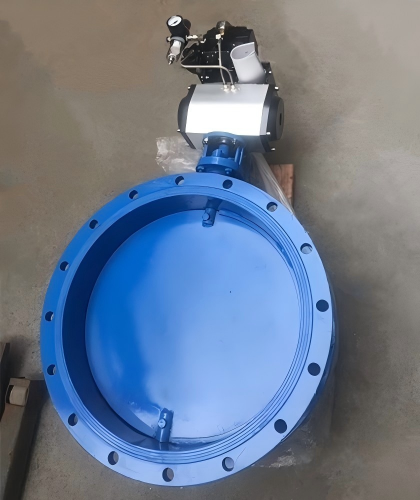

气动风量调节蝶阀

更新时间：2026-05-22 14:33:10

产品名称	气动风量调节蝶阀
规格型号	D641W
连接方式	法兰
结构形式	直通式
驱动方式	气动
公称通径	DN50-DN1200
公称压力	0.05MPa和0.6MPa
阀体材质	铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

D641W气动通风调节蝶阀

产品简介：

气动风量调节蝶阀D641W气动调节型通风蝶阀/气动通风蝶阀/烟尘气管道气动蝶阀/气动不锈钢通风蝶阀/气动通风调节蝶阀/气动烟尘气管道通风蝶阀/不锈钢调节型气动通风蝶阀通风除尘系统，对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。气动通风蝶阀采用优质耐磨材料焊接而成，具有耐磨性好、工作稳定可靠、操作方便、动作灵敏、泄漏率小、使用寿命长、安装维修方便，特别低压差、大口径、大流量场合，它与各种执行机构组合配套使用，组合成不同性能的阀门。气动通风蝶阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。或者配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动通风调节蝶阀主要工业、冶金、等管道作通风调节介质流量之用。

产品特点：

1、设计新颖、合理、结构*，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

执行器技术参数：

执行器型号	GT、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构、双作用执行机构
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用GT/AT/AW气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

主要零件材料：

零件名称	材料
阀体	碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

主要性能规范：

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.05	0.25	0.6
试验压力	强度试验	0.075	0.375	0.9
试验压力	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等。
适用温度	-40～+800℃

安装连接尺寸：

公称通径		结构长度	外形尺寸(参考值）			连接尺寸标准值）
公称通径		结构长度	外形尺寸(参考值）			0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H1	A	D	D1	n-d	D	D1	n-d
50	2	108	70	337	180	140	110	4-14	140	110	4-14
65	2-1/2	112	80	357	180	160	130	4-14	160	130	4-14
80	3	114	95	385	180	190	150	4-18	190	150	4-18
100	4	127	105	405	180	210	170	4-18	210	170	4-18
125	5	140	120	483	245	240	200	8-18	240	200	8-18
150	6	140	132	508	245	265	225	8-18	265	225	8-18
200	8	152	160	566	245	320	280	8-18	320	280	8-18
250	10	165	187	623	245	375	335	12-18	375	335	12-18
300	12	178	220	750	355	440	395	12-22	440	395	12-22
350	14	190	245	803	355	490	445	12-22	490	445	12-22
400	16	216	270	852	355	540	495	16-22	540	495	16-22
450	18	222	297	907	355	595	550	16-22	595	550	16-22
500	20	229	322	960	355	645	600	20-22	645	600	20-22
600	24	267	377	1080	550	755	705	20-26	755	705	20-26
700	28	292	430	1185	550	860	810	24-26	860	810	24-26
800	32	318	487	1300	550	975	920	24-30	975	920	24-30
900	36	330	537	1400	550	1075	1020	24-30	1075	1020	24-30
1000	40	410	587	1500	550	1175	1120	28-30	1175	1120	28-30
1200	48	470	702	1825	600	1375	1320	32-30	1405	1340	32-33

产品选型：

1、阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

2、执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)

本页URL，复制给好友：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
