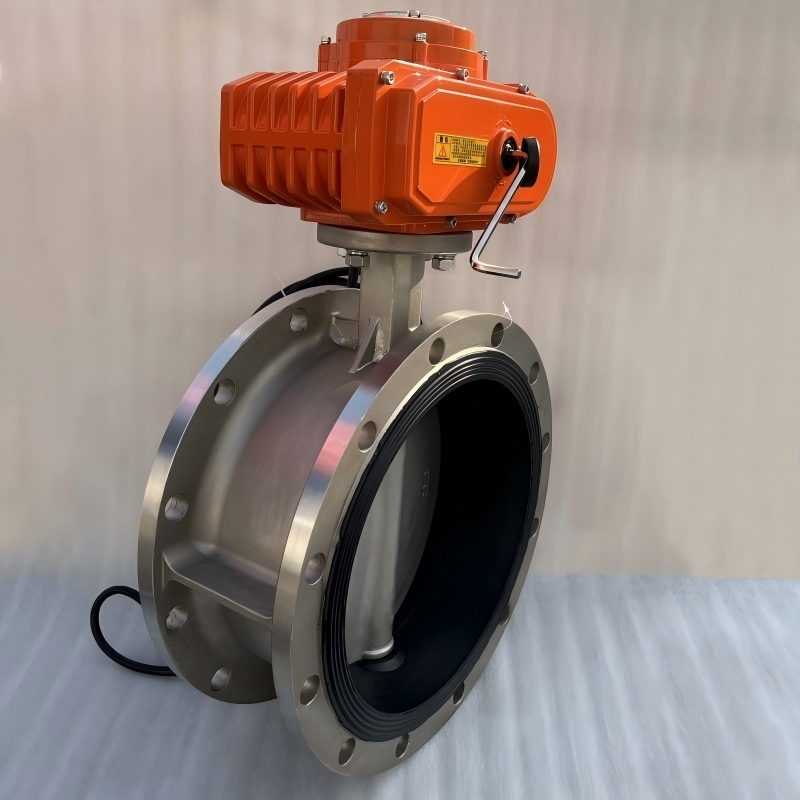

潜水型电动不锈钢调节蝶阀由IP68防水电动执行器和不锈钢蝶阀组成，是针对户外环境专门研发的新型产品，它不但能抵抗户外较大的温度差异，而且防潮湿和防水淹能力很强，可在10米以内的水下连续工作，防护等级达到IP68，更有效的防止水在进入接线口后对执行器内部零件造成损害，用于控制0°~90°旋转的阀门及其他同类产品。如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，常用于地下雨污水管道阀门井容易积水和淹水的管路上，也可以用于水处理、船舶、造纸、电站、供热、轻工。它以DC24V、AC220V、AC380V为驱动电源，以4~20mA电流信号或0-10VDC电压信号为控制信号，可使阀门运动到所需位置，实现自动化控制。

蝶阀简介：

蝶阀由橡胶或四氟密封蝶阀构成。温度≤80～120℃如、医药、造纸等给排水、气体管道上作调节流量和截流介质的作用。

产品特点：

1、密封件可以更换，密封性能可靠达到双向密封零泄漏。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、设计新颖、合理、结构，重量轻，启闭迅速。

5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

采用标准：

主要技术参数：

主要零件的材料：

蝶阀密封材料：

连接尺寸：

电动执行器：

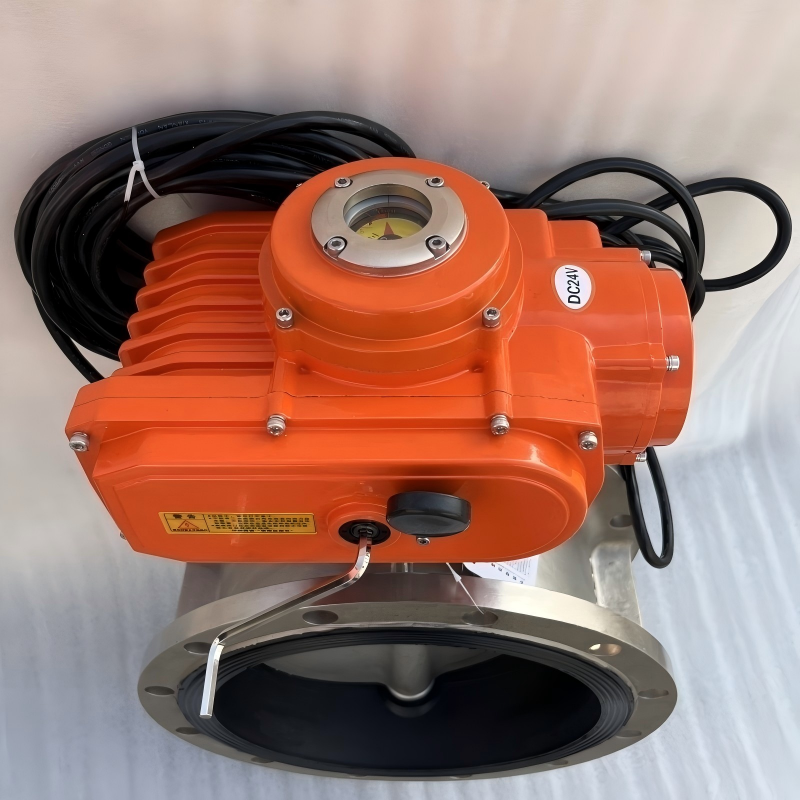

IP68防水电动执行器简介：

性能特点：

小型轻便，容易拆装及维修，亦可在任意位置安装

结构简单、紧凑，90°回转启闭迅速

操作扭矩小，省力轻巧

流量特性趋于直线，调节性能好

多种控制信号，开关控制

比例（调节型）控制：0-10VDC或4-20mA

反馈输出可选4-20mA、辅助开关及反馈电位器（0-1K）

防护等级达到IP68

选装功能：

执行器带电，具有断电复位功能，包括复位开、复位关、无复位三种，出厂设置可选。

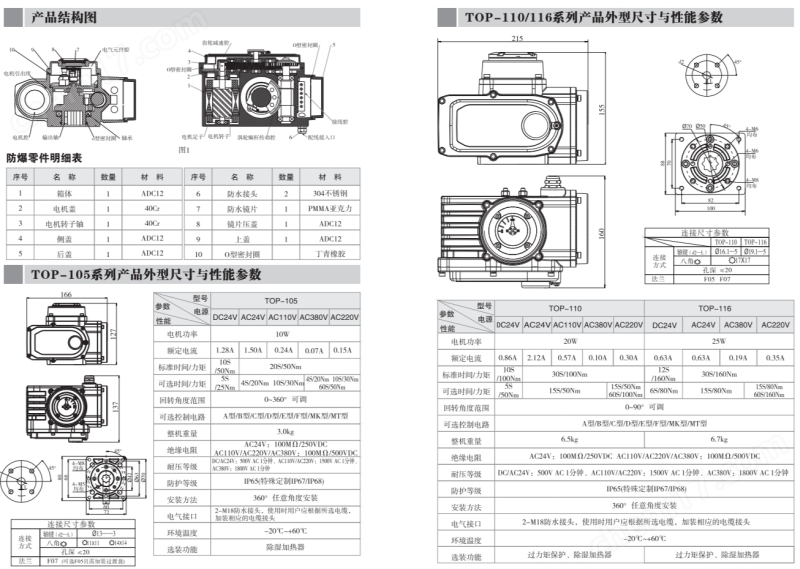

执行器性能参数表：

电动阀门控制箱产品简介：

电动阀门控制器又称为电动阀门控制箱是与电动阀门配套使用的电气设备，主要由控制电路、工作显示电路、开度指示电路和主电路四部分组成。用于控制电动阀门的开启和关闭，可以实现在控制室内远距离对电动阀门的控制。根据电压不同可分为：单相阀门控制器和三相阀门控制器。

1、单相阀门控制器是用来控制回转型阀门电动装置的仪器，可以通过外接电源的切换实现开、关和中间位置的控制。

2、三相阀门控制器是用来控制阀门三相电动装置的一种仪器，它可以向三相阀门电动装置发出开启和关闭的指令，实现阀的远距离控制，也可以在现场手动操作。

电动阀门控制器原理：接通控制器的电源后，电源指示灯亮，现场/远控指示灯显绿色，控制器为远控状态。当阀门在全开位置时，面板上的阀开绿色指示灯亮，在全关位置时黄色的阀关指示灯亮，在全开与全关之间位置时，两个指示灯都不亮。

当电动阀门在开向或关向工作行程中需停止，可按下停按键。电动阀门在开向或关向工作过程中如出现了过力矩情况，电动装置的凸轮就会触压KZK或GZK二个微动开关中的一个，电机随即停止转动，并接通了报警电路，面板上的红色故障指示灯亮，同时蜂鸣器发出4KHz的报警声。建议用户每台控制器配备一台空气开关。

现场/远控按键为现场/远控选择键，释放为远控状态指示灯显绝色。按下为现场状态指示灯显红色。当选择控制器为远控状态时，控制器面板上的开阀、关阀、停等按键起控制作用。现场电动阀门上的现场开、现场关按钮不起作用(用户在选购电动装置时，现场控制按钮为任选件，因此部分用户的电动装置可能不具备现场控制功能，但是没有现场控制功能并不影响控制器的远控功能)。当选择控制器为现场状态时，电动装置上的现场开、现场关按钮起控制作用，控制器面板的开阀、关阀、停等按键不起作用。 按下开阀按键，电机电源被接通，电机转动，当阀门到达全开位置时1GXK微动开关被凸轮触压，电机停止转动，同时2GXK微动开关被另一个凸轮触压，指示阀关的黄色指示灯亮。

电动阀门控制箱接线图是根据不同的使用要求以及现场工况不同所分类的，不同功能的电动执行器所采用的接线方式也都是不尽相同。用户应当对接线方面的相关知识有所了解，以免出现不必要的故障发生，一方面导致整个电路短路故障；另一方面，可能会导致机器等烧坏而产生的经济损失，甚至出现更严重的事故。

电动阀门执行器按电源电压一般可分交流（AC110V、AC220V、AC380V），直流（DC24V、DC12V），按控制方式分为有源开关式、无源开关式、电位计型、调节型等。（相关产品：电动开关蝶阀电动调节蝶阀 电动开关球阀 电动调节球阀）有源开关式，普通开关型带有源灯指示接线图无源开关式，开关型无源触点型带反馈接线图 开度式电位计型，开关型带开度式接线图智能调节式，输入输出4-20mA，智能调节型接线图交流AC380V，带无源触点反馈，380V电源接线图直流DC24V，交换正负正开关同时无源信号反馈。

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
