D341X法兰橡胶蝶阀

更新时间：2024-04-15 21:11:18

产品名称

D341X法兰橡胶蝶阀

产品型号

D341X

连接方式

法兰

结构方式

中线式

驱动方式

蜗轮

产品口径

DN50-DN700

公称压力

0.6-1.6MPA

阀体材质

铸钢，不锈钢，铸铁

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

D341X法兰橡胶蝶阀产品概述：

法兰橡胶蝶阀是管线优先选用的常规蝶阀，适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到较佳效果。

D341X法兰橡胶蝶阀工作原理：

蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上，蝶板旋转90角度即可完成启闭。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。

D341X法兰橡胶蝶阀产品特点：

驱动方式可选择手动、电动或气动。

流量特性趋直线，调节性能好。

密封件可更换，且密封可靠达到双向密封。　

小巧轻便，容易拆装及维修，并可在任意位置安装。

结构简单、紧凑，操作扭矩小，90°回转开启迅速。

蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

设计与制造：GB12238 结构长度：GB12221（13系列）法兰连接尺寸：GB4216 D41J半衬衬胶蝶阀

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆

法兰橡胶蝶阀用途：

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
CPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱

法兰橡胶蝶阀材料：

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
气动装置	组合件

压力等级：PN（MPa）　1.0　1.6

法兰橡胶蝶阀测试：

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
任选附件：蜗轮装置、气动装置、电动装置

法兰橡胶蝶阀主要尺寸参数：

公称通径DN	L mm	D mm	D1 mm	n-d（mm）		H1 mm	H2 mm	质量
公称通径DN	L mm	D mm	D1 mm	PN1.6	PN1.6	H1 mm	H2 mm	质量
50	108	165	125	4-18	4-18	91	120	8
65	112	185	145	4-18	4-18	104	140	11.5
80	114	200	160	8-18	8-18	107	150	12.5
100	127	220	180	8-18	8-18	135	165	23
125	140	250	210	8-18	8-18	129	190	40.5
150	140	285	240	8-22	8-22	131	205	46.5
200	152	340	295	8-22	12-22	177	2550	61
250	165	395	350	12-22	12-26	206	270	73.5
300	178	445	400	12-22	12-26	220	320	103
350	190	505	460	16-22	16-26	264	358	120
400	216	565	515	16-26	16-30	298	400	217
450	222	615	565	16-26	-	327	420	242
500	229	671	620	20-26	-	352	480	279
600	267	780	725	20-30	-	446	560	396
700	292	895	840	24-30	-	486	610	596

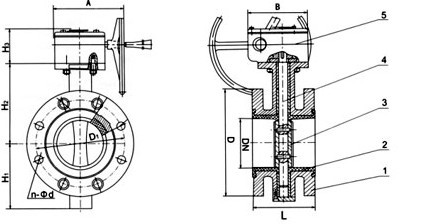

D341X法兰橡胶蝶阀结构图:
