JJY1卡套式截止阀

更新时间:2024-04-15 20:37:32
产品名称
JJY1卡套式截止阀
产品型号
JJY1
连接方式
卡套
结构方式
直通式
驱动方式
手动
产品口径
DN5-DN25
公称压力
32.0MPA
阀体材质
不锈钢304,316,铸钢
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712,843667323,416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包:包修,包退,包换.
JJY1卡套式截止阀产品概述

一、针型阀密封性良好,一般用于较小流量,较高压力的气体或液体(如蒸汽、油品)介质的密封。该阀种类一般分为普通截止阀、针型截止阀、角式针型阀、仪表针型阀、波纹管针型阀、阀组等。针型截止阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。手动截止阀、球阀可安装在管路的任何位置上。

、主要外形及连接尺寸

型号

公称直径
DN(mm)

尺 寸

重量(kg)

L

D1

H

H1

h

M1

JJY1-320

5

104

65

104

112

14

M22×1.5

1.0

、主要性能规范

型号

公称压力(Mpa)

试验压力PS(Mpa)

工作压力(Mpa)

工作温度(℃)

适用介质

壳体

密封()

()

JJY1-320-DN5

32.0

48.0

35.2

0.6

32.0

P≤540℃

液化石油气
水、酸、蒸汽、
油品等

C≤425℃

、主要零件材料

零件名称

阀杆、阀盖、螺栓

阀杆、阀瓣、密封圈

填料

垫片

手轮

JJY1-320-DN5

铬镍不锈钢

不锈钢

聚四氟乙稀、柔性石墨

橡胶石棉板

优质碳钢

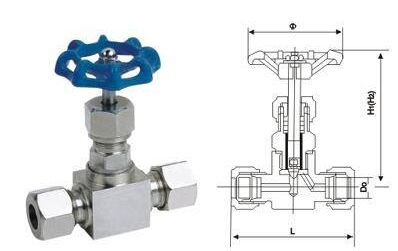

JJY1卡套式截止阀结构图:

JJY1卡套式截止阀结构图
