您现在的位置:上海威尔顿阀门有限公司 - 闸阀 - 弹性座封闸阀 - RRHX明杆弹性座封闸阀

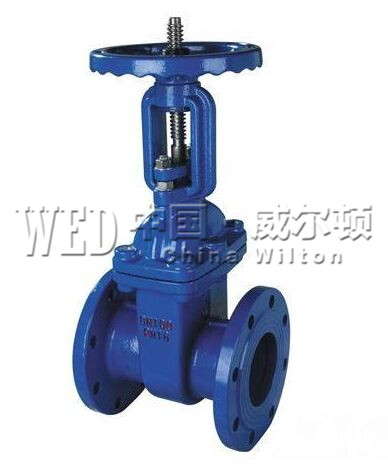

RRHX明杆弹性座封闸阀
产品名称: RRHX明杆弹性座封闸阀
产品型号: RRHX
连接方式: 法兰式
结构方式: 明杆楔式
驱动方式: 手动
产品口径: DN15-400(可以根据您的要求定做)
公称压力: 1.0MPa(可以根据您的要求定做)
阀体材质: 铸铁、铸钢、碳钢、不锈钢、304、316
联系电话: 021-51061185
联系传真: 021-51079320
邮件地址: shweierdun@163.com
联系我们: 白先生;苏小姐
联系手机: 18964118897 15862657172
腾讯  QQ: 812998712,843667323,416865208
公司名称: 上海威尔顿阀门有限公司
公司网址: http://www.0755fm.com
服务承诺: 质量三包:包修,包退,包换.
产品说明
上海威尔顿阀门有限公司主要生产(RRHX明杆弹性座封闸阀)也是国内(闸阀)生产商之一。公司经营范围:阀门,管件,流体设备的生产,加工,销售,管道配件,建筑材料,五金交电,自控设备的销售,从事货物及技术的进出口业务!欢迎新老客户来电,来函,我们将竭诚为您提供满意的服务!

RRHX明杆弹性座封闸阀产品概述:

明杆弹性座封闸阀除具有弹性座封闸阀的优点之外,并可以较直观显示阀门开度,启闭迅速可靠,故常用于消防及工业系统。一般安装于距地面较高的位置。我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀,利用闸门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
1. 整体包胶:闸门采用整体包胶,其良好的覆盖性能与精确的几何尺寸,保证密封可靠,寿命。
2. 重量轻:阀体采用球铁制成,重量轻,安装方便。
3. 平底阀座:底部采用与水管相同的平底式阀座设计,不产生杂物淤积,密封更可靠。
4. 耐腐蚀:内腔采用无毒环氧树脂涂状,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统。
5. 三“0”密封:阀杆采用三道0型环密封,磨擦阻力小,开关轻巧,不漏水。
明杆弹性座封闸阀技术参数
压力等级:1.0MPa、1.6MPa
阀体耐压:1.5MPa、2.4MPa
密封试验:1.1MPa、1.76MPa
工作温度:0~80℃
适用介质:水、气等

产品特点

1、平底式阀座,不出现污物堆积,使密封更可靠

2、阀瓣整体包丁腈橡胶

3、阀门内件采用耐腐蚀不生锈钢和铜合金材料,可用于污水系统适应较恶劣的工作环境

4、体积小,重量轻,便于安装和维修

5、阀杆采用三道O型环密封,大大减少了开关时的磨擦阻力,开关轻巧不漏水

闸阀外形尺寸

品代号



公称口径



D

D1

N-φd

L

H

1.0MPa

1.6MPa

1.0MPa

1.6MPa

1.0MPa

1.6MPa

RVC(H)X-0050

50

165

125

4-19

178

340

RVC(H)X-0065

65

185

145

4-19

190

370

RVC(H)X-0080

80

200

160

8-19

203

410

RVC(H)X-00100

100

220

180

8-19

229

450

RVC(H)X-00125

125

250

210

8-19

254

480

RVC(H)X-00150

150

285

240

8-23

267

550

RVC(H)X-00200

200

340

295

8-23

12-23

292

630

RVC(H)X-00250

250

405

350

355

12-23

12-28

330

750

RVC(H)X-00300

300

460

400

410

12-23

12-28

356

820

RVC(H)X-00350

350

520

460

470

16-23

16-28

381

980

RVC(H)X-00400

400

580

515

525

16-28

16-31

406

1010

RVC(H)X-00450

450

640

565

585

20-28

20-31

432

1270

RVC(H)X-00500

500

715

620

650

20-28

20-34

457

1270

RVC(H)X-00600

600

840

725

770

20-31

20-37

508



RRHX明杆弹性座封闸阀结构图:

RRHX明杆弹性座封闸阀结构图:



订货流程:
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单).
3、具体商定:交货期、特殊要求等事宜.

订货须知:
1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
